電能質量監測問題分析：

母線螺栓松動導致驟降

德國GMC-I美國工廠所在的新澤西州某政府大樓的行政大樓有一臺變壓器，初級電壓為4KV，次級電壓為120/208V，次級電壓為800A。管道一直延伸到二樓的面板，這里是辦公區。

近兩年來，電腦誤操作和燈光閃爍都是隨機發生的。應急照明也在閃爍。

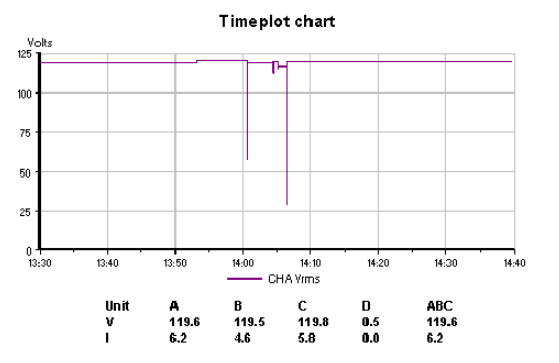

三種電壓和相應的電流在二樓面板監測三天。在此期間，通過德國GMC-I旗下電能質量分析儀觀察到兩種類型的電能質量現象:驟降和電壓波動。圖1顯示了幾個凹陷的時間圖。14點出現的首個凹陷實際上是一系列的九個凹陷。

嚴重的下降是57伏和76伏，都是3個循環。57v凹陷的電壓和電流波形如圖2所示。注意，在凹陷的初始部分，電流的均方根值減小，然后隨著電壓恢復正常而膨脹。

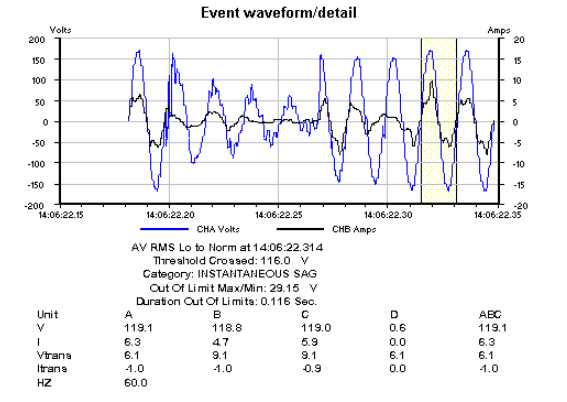

時間圖上顯示的第二次凹陷更為嚴重，持續了7個周期，最小RMS值為29 Vrms，如圖3所示。

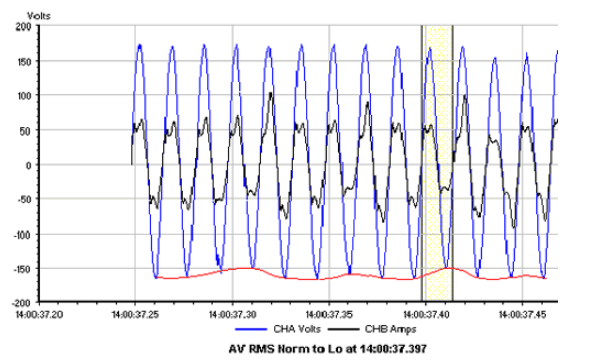

通過德國GMC-I電能質量分析儀觀察到的其他PQ現象是均方根電壓波動，如圖4所示。如果你把電壓的負峰連接在一起(紅線)，你會看到它產生了自己的低頻曲線。

阻抗分析

表1所示通道A的源阻抗和負載阻抗計算沒有顯示任何異常結果。雖然近似的源阻抗有點偏高，但結果是人們?cè)谶@種環境中所期望的。

驟降分析

通過德國GMC-I電能質量分析儀在監測期間觀察到的三個驟降足以導致設備誤操作(取決于設備的實際易感性)。相對于監測點而言，所有三個下沉似乎都來自源，而不是負載。源，在這種情況下，是對電力公用事業:從斷路器面板，回到通過總線，到變壓器。這是確定的，因?yàn)楫?dāng)凹陷開始時，沒有注意到電流的大幅增加。此外，電流在前兩個周期下降，隨后略有上升。這將是一致的整流輸入，開關模式電源負載(如發現在大多數電子設備，如個人電腦)和熒光燈在辦公大樓。

頻閃分析

圖4顯示了通道A電壓的變化，通常稱為電壓波動。當這種調制的頻率低于30赫茲時，人眼可以感知到諸如閃爍的光，這取決于波動的百分比。信道A的8%調制在10hz左右，非常接近人眼的可感知點(0.25%的變化在8.8 Hz)。

諧波分析

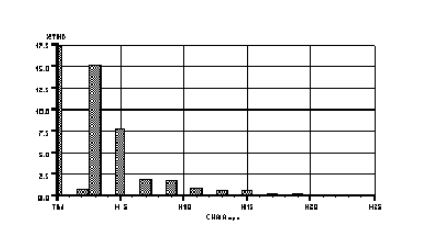

圖5中的諧波分析與熒光燈非常相似，三次諧波是最大的分量，五次諧波是三次諧波的一半，七次和九次諧波是三次諧波的四分之一，二次諧波略小于七次諧波。

整流輸入，開關模式電源也將貢獻顯著的奇次諧波，在1/h振幅比(其中' h '是諧波數)。
