超諧波和德國GMC-I旗下DRANETZ產品常見問題解答

介紹

超次諧波（Supra harmonics）是目前全球電能質量監測行業的熱門話題。諧波是眾所周知的，但什么是超諧波呢 ?它們來自哪里，你應該擔心嗎?

這些常見問題解答將深入到超次諧波，討論它們的來源，適用的標準，以及如何使用Dranetz產品來測量它們。

超次諧波常見問題解答

Q: 什么是超次諧波？

A: 超次諧波(Supra Harmonics)是一個術語，用于供電網絡中2khz至150khz范圍內的電壓和電流頻譜分量 。

Q: 適用的電能質量標準要求的頻率測量范圍是什么?

A: IEC 61000-4-30第3版、第4版草案和IEEE 519:2022要 求諧波測量到50次諧波。這是對于總諧波失真(THD)，總 需求失真(TDD)。第50次諧波對應是3kHz @ 60Hz和2. 5kHz @ 50Hz。

Q: 問:是否有規范標準規定電能質量監測儀器如何測量超諧波？

A: 不。

在標準領域，“規范”通常意味著需要。“信息 ”是指不需要的附加信息，通常包含在附件中。超次諧波測量是IEC 61000-4-30第3版和目前IEC 61000-4-30第4版 草案中“信息附件”的部分。由于在“信息部分”，超次諧波不是遵守這些標準的要求。在撰寫本文時，任何聲稱超諧波測量的電能質量監測儀器都使用制造商開發的自有方法。

Q: 是否有電能質量監測儀表符合超諧波測量的測試標準?

A: 不。

IEC 62586:2017是符合IEC 61000-4-30第3版規范要求的電能質量監測儀表測試標準。超次諧波是61000-4 -30第3版信息附件的一部分，因此它們不包括在IEC  62586的范圍內。

Q: 問:電力系統中是否有關于超次諧波相關設備或系統的合規標準?

A: 根據資料，目前暫時沒有

Q: 超次諧波（Supra Harmonics）產生的原因是什么?

A: 基于逆變器的資源(IBR)的激增被認為是主要來源。 例子包括電動汽車充電器和分布式能源(DER)，如太陽能 、風能、電池存儲。

Q: 超次諧波在供電網絡中的存在會產生問題嗎?

A:答案是主觀的。據我們所知，電力系統中實際的超諧波問題的記錄案例是有限的。我們?cè)诿绹私獾降男畔⒈砻?，這種情況包括超諧波范圍低端的頻譜成分。在歐洲，電力線載波通信更為普遍，被認為可能受到超諧波的影響。這種通信用于電網控制、計量和其他應用。

Q: 德國GMC-I集團的客戶和行業領頭人對超次諧波 目前的問題有什么看法?

A: 我們的反饋是，超次諧波目前還不是一個主要問題， 但未來可能會變得更加令人擔憂?？蛻魣?bào)告說，他們?cè)?0次諧波和100次諧波附近看到了活動。

Q: 德國GMC-I集團旗下電能質量產品的諧波顯示范圍是什么?

A:所有德國GMC-I制造的PQ產品顯示遠遠超出上述PQ標準要求的50次諧波。德國GMC-I旗下 HDPQ系列顯示電壓 為127次諧波，電流為63次諧波。如下所述，記錄的數據能夠產生超次諧波。

Q: 德國GMC-I旗下產品能測量超次諧波嗎?

A: 是的，高達15.3 khz @ 60Hz和12.75kHz @ 50Hz(第 255次諧波)。被測諧波的范圍取決于采樣率。德國GMC-I 旗下HDPQ系列，HDPQ- dn和61000系列以每周期512個樣本的速率采樣，可容納高達255次諧波的電壓和電流。 傳統的型號PX5系列采樣每周期256個采樣，可以容納高達127次的諧波電壓和電流。

Q: 我怎樣才能看到由德國GMC-I旗下產品測量的超出設備面板直接可見范圍的超次諧波？

A:通過使用Dran-View 7 Enterprise Harmonic & Timeplot計算器。

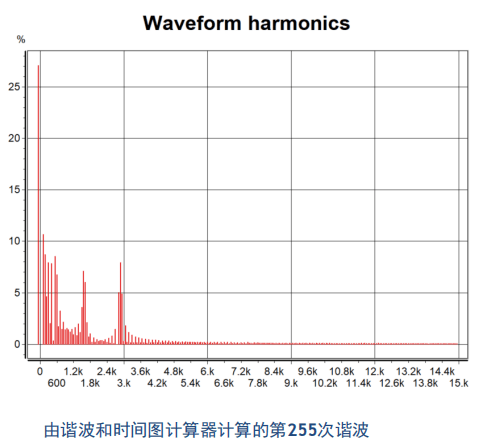

Dran-View 7 Enterprise可以計算任何存儲波形的諧波。我們的建議是在配置儀表時啟用與日志間隔的波形記錄。一旦數據存儲在Dran-View 7  Enterprise中，諧波和時序計算器可以計算每個波形的第 255次諧波。然后，您可以將計算的諧波繪制為時間線或查看記錄的任何波形的諧波譜。
