電能質量監測的主要指標有哪些？

摘要： 電能質量監測是保障電力系統安全穩定運行和用戶用電體驗的重要手段。本文將結合GMC Instruments電能質量分析儀產品，詳細探討電能質量監測的主要指標，包括電壓偏差、頻率偏差、諧波、閃變、三相不平衡等，以及這些指標的定義、危害、監測方法和標準限值，為電力系統的運行和維護提供參考。

關鍵詞： 電能質量，監測，指標，GMC Instruments，電能質量分析儀，電壓偏差，頻率偏差，諧波，閃變，三相不平衡

一、引言

電能質量是衡量電能優劣的重要指標，其好壞直接影響電力系統的安全穩定運行和用戶的用電體驗。電能質量監測是保障電能質量的重要手段，而電能質量監測的主要指標則是評估電能質量好壞的關鍵。

二、電能質量監測的主要指標

1. 電壓偏差：

     定義： 電壓偏差是指實際電壓與額定電壓之間的偏差。

     危害： 電壓偏差過大會導致用電設備無法正常工作，甚至損壞設備。

     監測方法： 使用電能質量分析儀測量電壓的有效值，并與額定電壓進行比較。

     標準限值： 根據國家標準GB/T 12325-2008《電能質量 供電電壓偏差》，220V單相供電電壓偏差允許范圍為±7%。

2. 頻率偏差：

     定義： 頻率偏差是指實際頻率與額定頻率之間的偏差。

     危害： 頻率偏差過大會導致電力系統不穩定，甚至引發大面積停電。

     監測方法： 使用電能質量分析儀測量頻率，并與額定頻率進行比較。

     標準限值： 根據國家標準GB/T 15945-2008《電能質量 電力系統頻率偏差》，電力系統頻率偏差允許范圍為±0.2Hz。

3. 諧波：

     定義： 諧波是指頻率為基波頻率整數倍的電壓或電流分量。

     危害： 諧波會導致電網污染，影響用電設備的正常運行，甚至引發火災。

     監測方法： 使用電能質量分析儀測量電壓和電流的諧波含量，并進行分析。

     標準限值： 根據國家標準GB/T 14549-1993《電能質量 公用電網諧波》，公用電網諧波電壓限值如表1所示。

4. 閃變：

     定義： 閃變是指電壓幅值或頻率的快速變化。

     危害： 閃變會導致照明設備閃爍，影響視覺舒適度，甚至引發頭痛、惡心等癥狀。

     監測方法： 使用電能質量分析儀測量電壓的閃變值，并進行分析。

     標準限值： 根據國家標準GB/T 12326-2008《電能質量 電壓波動和閃變》，短時間閃變值Pst限值為1，長時間閃變值Plt限值為0.8。

5. 三相不平衡：

     定義： 三相不平衡是指三相電壓或電流的幅值或相位不對稱。

     危害： 三相不平衡會導致變壓器和電機過熱，增加線路損耗，影響電力系統的穩定運行。

     監測方法： 使用電能質量分析儀測量三相電壓和電流的不平衡度，并進行分析。

     標準限值： 根據國家標準GB/T 15543-2008《電能質量 三相電壓允許不平衡度》，電力系統公共連接點三相電壓不平衡度允許值為2%，短時不得超過4%。

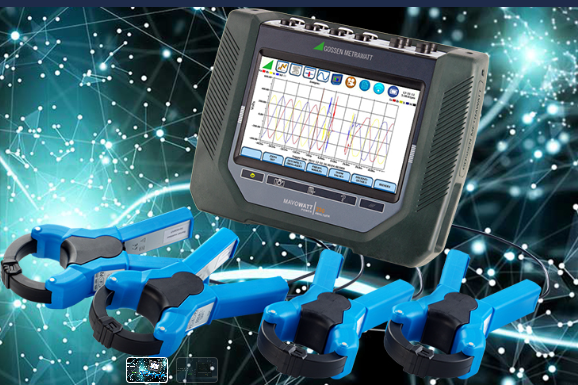

三、GMC Instruments電能質量分析儀產品介紹

GMC Instruments是測試測量儀器制造商，其電能質量分析儀產品在電能質量監測方面具有以下優勢：

1. 高精度： GMC Instruments電能質量分析儀精度高，測量結果可靠。

2. 寬范圍： GMC Instruments電能質量分析儀測量范圍寬，適用于不同類型的電力系統。

3. 多功能： GMC Instruments電能質量分析儀功能強大，可以滿足多種監測需求。

4. 操作簡便： GMC Instruments電能質量分析儀操作簡便，易于上手。

5. 數據管理： GMC Instruments電能質量分析儀支持數據存儲、導出和分析，方便用戶進行數據管理。

四、案例分析

某電力公司使用GMC Instruments電能質量分析儀對某變電站進行電能質量監測，發現該變電站存在嚴重的諧波污染。通過進一步分析，發現諧波主要來自附近的一家工廠。電力公司及時采取措施，對工廠的諧波進行治理，有效改善了變電站的電能質量。

五、結語

電能質量監測的主要指標是評估電能質量好壞的關鍵。GMC Instruments憑借其高精度、寬范圍、多功能、操作簡便、數據管理的電能質量分析儀產品，為電力系統提供全面的電能質量監測解決方案，助力電力系統高效運行。
