電能質量分析儀的測量方法

對于電能質量分析儀來說，正確和可重復測量電能質量是很重要，因此其必須滿足電能質量相關參數測量的標準，這不應與電能質量合規標準混淆。

根據IEC61000-4-X的測量程序標準

IEC61000-4-30ed.3測量電網電能質量的方法根據第5.9.1章“測量方法”實施測量到50次諧波(帶寬為2.5kHz，50Hz，要求采樣率至少為4.5-5kHz)。

電流測量與A級設備綁定

在與相關電壓通道相同的間隔內記錄電流的電平、不平衡、諧波和間諧波

增加了快速電壓變化(RVC)的測量方法

IEC61000-4-30ed.4

-- 高采樣率(帶寬覆蓋范圍從2.5KHz-150KHZ)

-- 實時功能

-- 快速瞬態測量

-- PTP時間同步

-- IEC計劃在未來2-3年進行標準的引入

精度的定義

A級電能質量分析儀

根據IEC61000-4-30A級電能質量分析儀提供的測量值在測量儀器和制造商之間是可比的。 從S級電能質量測量裝置開始測量的值不再被認為是可比的。

-- IEC61000-4-7諧波/間諧波測量指南

-- IEC61000-4-15閃變測量的規定

為確保測量數據可比性，建議使用經過計量認證的電能質量分析儀,同時經過認證的電能質量分析儀另一個優點是相關的測量數據有計量證書.

S級電能質量分析儀

IEC61000-4-30 S級電能質量分析儀用于基本/高級電能質量分析，并提供有用的監測數據。 滿足S級性能要求的電能質量分析儀用于電能質量調查統計和合約類的應用,無潛在糾紛。 相比A級精度的儀器,S級電能質量分析儀數據可比性并不是強制性的,因此對S類的精度和性能要求不如A類嚴格，它們的價格也較低。工業和工程上經常使用S級測量儀器。

低壓配電系統的電氣安全-根據IEC61557(PMD)測試、測量或監測保護措施的設備

IEC61557規定了配電系統電氣參數綜合性能測量和監測裝置(PMD)的要求。 還規定了額定電壓最高可達交流1000伏或直流1500伏的單相和三相交流或直流系統的工作環境。針對標準的測量儀器可以是長久安裝的，也可以便攜式的,它們可能用于室內或室外。

根據IEC62586測量供電系統的電能質量

IEC62586-1

IEC62586-1規定了測量設備有關產品和性能的要求，其功能包括測量、記錄和可監測電力系統中的電能質量參數，其測量方法(A級或S級)在IEC61000-4-30中定義。標準適用于50Hz或60Hz的單相、兩相（分裂）和三相交流電源系統。

IEC62586-2

IEC62586-2規定了設備的功能測試和不確定度要求，其功能包括測量、記錄和可能監測電力系統中的電能質量參數，其測量方法(A級或S級)在IEC61000-4-30中定義。 本標準適用于滿足IEC62586-1電能質量測試設備。 本標準也可由其他產品標準(例如數字故障記錄器、中高壓保護繼電器標準)，引入IEC61000-4-30定義的A級或S級電能質量測試功能的設備。

進過計量認證的電能質量測試儀器的優點

 雖然對電能質量測試裝置的要求在測量方法(IEC610004-30)、設備特性(IEC62586-1)和符合標準的測試(IEC62586-2)方面都有精確的定義，但制造商之間存在差異。 特別是，生產商往往無法證明他們的測量儀器是如何滿足標準的.

只有通過獨立的認證機構才能證明其是準確的測量電能質量參數，由第三方權威機構頒發認證證書。 未經檢測機構認證的甚至自行申報的廠家申明不能代替計量證書，這些問題應該值得大家關注。

舉例如下：

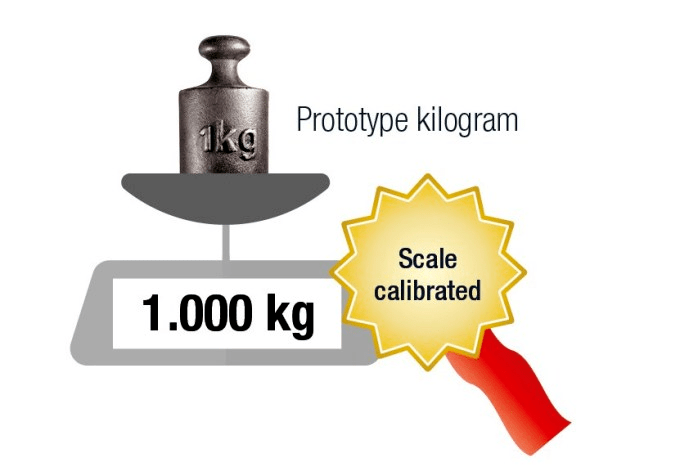

只有校準和追溯到標準單位才能確保1公斤真正是1公斤，并以這種方式顯示。

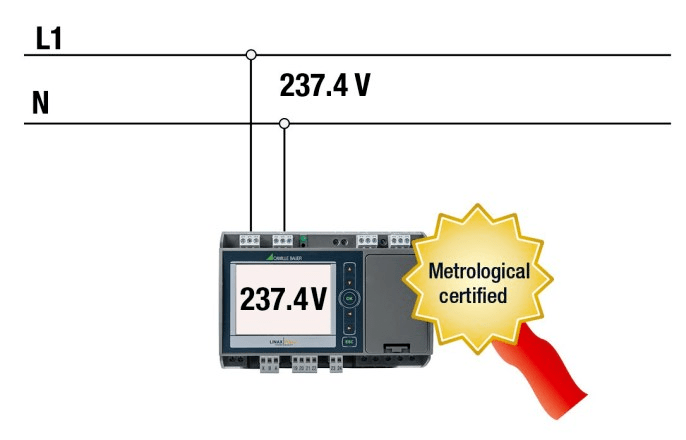

Lineax PQ3000電能質量表顯示237.4V，由于經過獨立的計量認證，您也可以確保237.4V是準確的數值。滿足IEC62586-2認證的電能質量分析儀需要150多項測試，其中一些測試是復雜的。為此，有必要建立一個經過校準可追溯到國際單位系統的詳細測試方案。

備注

在投標中經查要求電能質量分析儀滿足IEC標準的上述測量方法和程序，本篇文章應該有助于在這方面提供一些不一樣的內容。

特別注意：在購買電能質量測試裝置時，請不要忽略必要的傳感器(例如電流互感器，Rogowski線圈)，因?yàn)檎w的精度其實受制于傳感器的精度。
