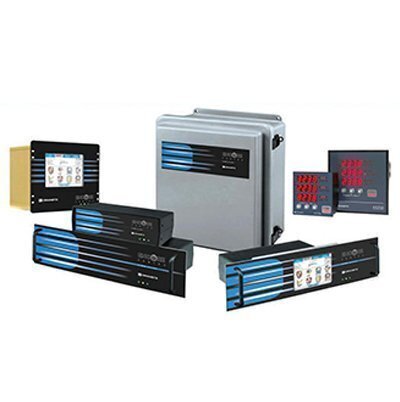

多功能電能質量分析儀

1.  RMS值的變化通常用于觸發PQ數據的捕獲

常見的均方根變化類型是凹陷（或歐洲術語中的下傾）。一些研究表明，超過60%的電能質量擾動是凹陷，即當均方根值低于標稱值的90%時。在典型的辦公室或住宅插座上，這將從120 Vrms降至108 Vrms。如果電壓降到額定值的10%以下，我們稱之為中斷。相反，如果它增加到名義值的110%以上，那就是膨脹。

2. 引起電能質量（電能質量監控裝置）相關問題的常見的電磁現象是電壓的基本波形——正弦波的變化

用一個數字表示這個復雜形狀的一個數學數字是RMS-均方根。它在波形的一個周期中獲取每個采樣點（通常為128個），將該值乘以它本身（將其平方），將它們相加并取平均值（平均值），然后取該數字的平方根。這與峰值不同，峰值是一個周期中Z大的采樣值。對于不同的波形，峰值和均方根之間有不同的關系。對于正弦波，峰值比均方根值大1.414倍，或均方根值比峰值小0.707倍。這種關系不適用于失真的波形，例如出現諧波時，這就是為什么應該使用“真有效值”儀表，而不是將峰值乘以0.707來確定有效值的儀表。

3. 如果您出于任何原因?qū)⑴潆姳P取下，現在是使用重要的電能質量工具之一螺絲刀的好時機

請務必佩戴正確的安全設備并遵循所有必要的安全預防措施。在大多數設施中，電流只在一天的一部分時間內流動。今天，這種電流通常包含產生熱量的諧波電流。加熱/冷卻/加熱/冷卻循環以及由此產生的電線膨脹和收縮會導致連接隨著時間的推移而松動。這種松動會增加連接的阻抗，從而進一步增加加熱效果。用螺絲刀擰緊松動的連接有助于降低電壓降并將火災可能性降至最低。

4. 諧波通常按其諧波數（奇數或偶數）分組--高精度諧波檢測儀

奇數是3，5，7，9等等，偶數是2，4，6，8等等。還有另一個使用的分組，稱為三倍頻，即3、6、9、12等。三倍頻之所以如此分組，是因?yàn)槿额l諧波電流將加入三相四線Y形電路的中性點，而不是取消。這就需要使中性導體的載流能力等于或高達相導體載流能力的1.73倍。

即使是諧波也被組合在一起，因?yàn)樗鼈兺ǔ２淮嬖谟诰哂姓＿\(yùn)行設備的系統中，除非有半波整流器作為負載存在。如果半個輸入整流器在全波整流器中不能正常工作，那么負載就會像半波整流器一樣吸取電流，并且電流波形將富含均勻諧波。這是一個線索，可能有什么東西壞了。即使是諧波也可以在波形中識別，因?yàn)樗鼈冊诓ㄐ蔚囊话雰?nèi)造成對稱性損失。

5. 功率因數是另一個受電能質量現象，特別是畸變和不平衡影響的參數

這就給“真正的功率因數”一詞帶來了更大的困惑。功率因數是一種衡量負荷使用電能效率的指標，或者衡量負荷消耗了多少電能，而供電商必須提供多少電能。它被定義為實際功率除以視在功率、瓦特/伏安或瓦/伏安。

在整流輸入型負載（也稱為開關電源或電子或非線性負載）沖擊之前，大多數電氣負載是電阻和/或電感負載，如加熱器、白熾燈和電機。雖然電壓和電流可能并不完全同相，但兩者的波形幾乎都是正弦的，只存在基頻分量。因此，實際功率等于Vrms*Irms*cos（V&I之間的夾角稱為θ），視在功率等于Vrms*Irms，降低到功率因數等于cos（夾角θ）。然后，人們假設這是PF的“真實”公式，而收益表則將其用于計費目的。

隨著整流輸入負載開始成為常態，電流波形尤其失去了正弦波的形態，變得富含其他諧波頻率成分。可控硅門控負載只在部分電壓波形期間傳導電流。即使基頻分量同相，實際功率也不再是Vrms*I rms*cos（θ），因?yàn)槊總€(gè)諧波電壓和電流的θ值可能不同。毫不奇怪，瓦特值變低了，因?yàn)檎鬏斎腴_關電源和可控硅選通負載的目的是降低實際功耗。但是表面上的能量，Vrms*Irms，仍然是一樣的。所以，對一些人來說，這可能是令人驚訝的，功率因數變小了。在一個例子中，一個公用事業人員用傳統的W/VA法把一個舊的機電式電表換成了一個叫PF的新電表，現在客戶欠了PF罰款（由于他們沒有改變負荷，客戶拒絕支付）。

6. 偶數諧波的高百分比通常表示電路上存在明顯較大的半波整流器，或者全波整流器損壞，并且起著半波整流器的作用

在大多數電路中，奇次諧波通常占頻譜的大部分。即使是相當大比例的諧波通常也找不到，除非電流只在半個周期內被吸收。半波整流信號的Fourier展開完全由偶次諧波組成，而典型的電子負載，如PCs、激光打印機或asd，其諧波譜以奇次諧波為主。即使是諧波也常?？梢酝ㄟ^波形缺乏四分之一波對稱性來檢測。這意味著波形的首個峰值之前的部分看起來不像波形的第二部分的鏡像，因?yàn)樗鼜姆逯捣祷氐搅爿S。在波形的負半周中，第三部分和第四部分之間也會出現同樣的不對稱現象。

7. 瞬變是非常短的持續時間干擾，小于1/4周期的電源頻率，更經常，以微秒為單位測量

它們過去被稱為脈沖、浪涌、尖峰或小故障。但是這些術語可能有模糊的含義，因此IEEE和其他標準團體采用了術語“瞬態”。

電壓瞬變的常見原因是功率因數電容器組被打開或關閉、閃電擊中導體或?qū)w附近、相導體與某種接地電位（如樹）接觸產生電弧，以及由整流輸入三相電源（例如在asd中）上的scr的換相周期產生的凹口。

瞬變的可能影響包括存儲設備上的數據損壞、設備損壞、數據傳輸錯誤、設備間歇運行、設備壽命縮短和不可修復的問題。瞬變常常是“鬼鬼祟祟”的，因?yàn)樗鼈儼l(fā)生得非常迅速和隨機，許多電能質量監測器無法捕捉到它們，特別是高頻瞬變。

8. 膨脹是電壓的增加，通常高于標稱電壓的110%

雖然涌浪的發生率必須低于跌落，但如果電壓超過設備的安全輸入水平太長時間，涌浪會導致設備發生災難性故障。當突然關閉大負載時（與下垂的原因相反），可能會導致膨脹。電壓將增加30-60個周期，直到自動分接開關能夠?qū)㈦妷夯謴?fù)到正常調節極限。

9. 下垂通常是由電流突然大幅度增加引起的，這會導致線路中的電壓按比例下降，從而使負載的剩余電壓減少

如果是配電系統的故障，如由雷電、動物、樹枝或事故引起的對地短路，則凹陷的方向稱為上游或電源側，或朝向發電電源。如果一個負載啟動，例如一個大的高壓電機，那么凹陷的方向被稱為下游或負載側。如果弧垂期間的剩余電壓過低，設備無法正常運行，則過程可能會中斷或損壞。雖然在這期間設備通常不會損壞，但生產的產品經常需要報廢，而且可能需要很長的重新啟動時間才能使操作再次平穩運行。
