機架安裝式在線電能監測PQ5000-RACK特殊功能

安裝式在線電能監測儀

在發生事件時收集電網信息：在線式電能質量分析儀,LINAX PQ5000

所有PQ設備都監測電網中某一點的電能質量。 當電能質量事件發生時，記錄每一種情況下的所有電壓和電流。

PQ5000-RACK還可以監控多達12種數字輸入狀態(選項)，例如斷路器、隔離器或保護裝置的狀態。 這些輸入之一的狀態變化也會啟動PQ事件記錄，并在選定的記錄期間補充所有輸入的狀態信息。 同樣的狀態信息也收集?正常?電壓、電流或頻率事件并集成到故障記錄中。

通過這種擴展的故障記錄，可以為以后的事件分析收集重要的電網狀態信息，因?yàn)閿?shù)據可以通過這種方式與電網中的事件關聯起來。

通過繼電器輸出信息

如果發生事件，現場可能需要通過(可選)繼電器輸出報警。 這在持續較長時間的故障情況下特別有用，如單相上的持續欠壓，但也在操作相關原因的情況下。

以下事件可以通過繼電器輸出報警:

?持續的電壓或電流事件

?通過NTP或GPS進行的時鐘同步丟失

?內存已滿(刪除舊的信息)

?設備準備啟動

在線式電能質量分析儀,LINAX PQ5000

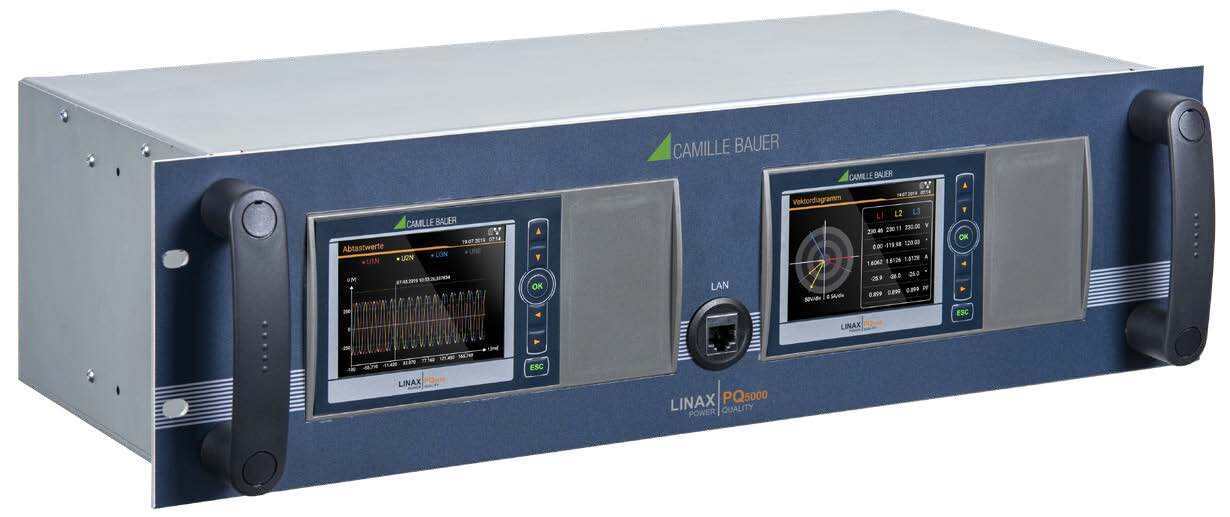

該設備基于在線式電能質量分析儀LINAX PQ5000，采用符合EN 60297的19英寸機架設計，還可以監控多個測量點（雙母線、變壓器）。

安裝式在線電能監測儀

其他特殊功能包括:

設計

?電流輸入可用于5A(常規電流互感器)或3V(小信號轉換器)

?4個模擬輸出或Modbus/RTU接口(可選)

?輸入GPS時間同步作為標準

通訊

?通過局域網(前、后)進行調試、配置和數據分析:

Modbus/TCP, NTP, http, https, IPv4, IPv6

?3G/4G路由器(可選)

?IEC 61850(可選)

?網絡安全綜合防護
