發布時間：2022年4月14號              作者：德國GMC-I高美測儀（上海電勵士）

智能電網解決方案的計量羅盤具有電流鏈路的可擴展測量系統---智能電網整體解決方案

我們建議在子分布中對多達32個通道進行認證級電能質量檢查和電能分析。

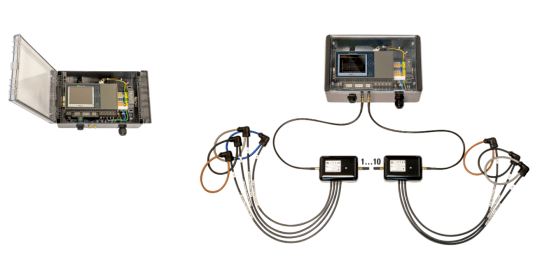

信號處理在LINAX PQ5000系列測量裝置上實現。在那里，處理所謂的電流鏈路模塊（current link modules）的各個電流測量值。通過鏈路技術，單個電流鏈路及其傳感器（羅氏線圈）通過同軸線上的信號回路以可伸縮的方式聯網。這將安裝工作量降至最低，并確保正確的電纜布線。此外，這種用于測定電能質量的測量系統具有極高的成本效益。因此，可伸縮測量儀器實際上結合了符合IEC60688的傳感器、符合IEC61557-12的電量計量和監測以及符合IEC62586-1的電能質量儀器。---電能質量分析儀

電能質量分析儀應用領域：

☆ 變電站供電監控

☆ 工業配電系統的監測

☆ 通過識別負載行為實現能源優化

☆ 通用智能電網應用

附錄：為什么同軸電纜特別合適

同軸電纜是具有同心結構的兩極電纜。它們由一個內部導體（也稱為芯）組成，由一個中空的圓柱形外部導體以恒定的距離包圍。外導體保護內導體免受干擾輻射。同軸電纜適用于傳輸頻率范圍從幾kHz到幾GHz的高頻寬帶信號。

由于其物理特性和簡單的性質，同軸電纜非常適合于可擴展的電流鏈路技術。高頻信號傳輸干凈，性能高。此外，來自外部的干擾以及對外部的干擾都得到了很好的屏蔽。同軸技術還可以將最大總長度為20m的環形線路設置為“準總線”，從而大大減少布線工作量。

因此，電流鏈路模塊的輔助電源以及信號在一根電纜中傳輸。這樣就無需將許多令人困惑的單獨電纜送入配電柜。此外，現有的IT基礎設施沒有額外負擔，因?yàn)橛膊季€對無線電信號不敏感。通過環總線甚至進入環總線的黑客攻擊也被消除。---可擴展測量裝置

使用LINAX PQ5000的可擴展測量系統的優勢

☆ 符合IEC61000-4-30 Ed. 3 A級標準并通過PQI計量認證

☆ 一個可擴展的系統，用于認證級電能質量領域，以及多達10條饋線的負載和效率管理

☆ 一個可選的基于高精度電流互感器的電流測量（例如，直接在變壓器后面）

☆ 每個饋線通過電流鏈路有3或4個通道（最多32個電流）

☆ 多個饋線同時進行的一次測量活動，而不是每個饋線都測量一遍的傳統測量活動

☆ 通過Web瀏覽器可直接生成符合性電能質量報告和事件顯示（例如，符合EN50160標準報告）

☆ 電壓事件與單個通道電流的同步故障記錄（IEC61000-4-30第3版）

☆ U/I/P/Q/相角的時間同步負載管理

☆ 每個電流鏈路通道的電流測量值高達1'000A，過電流高達20'000A

☆ 電網資費表P&Q（采購和交付）

☆ 升級到智能電網中的控制任務（例如PQ電網利用率）

☆ 通過用戶友好的多設備工具進行系統管理，便于調試和高效維護

☆ 大型配電系統（饋線）僅使用一個經計量認證的測量系統進行連續監測

☆ 單電壓測量因此對空間要求低

☆ 基于可擴展電流互感器的低布線工作量

☆ 由于采用非接觸式羅氏線圈測量技術，無需斷電即可安裝測量系統（注意：遵守職業健康安全）

☆ 由于久經考驗的同軸原理，非常堅固

☆ 電流值與電壓時間同步（IEC61000-4-30）

☆ 短路情況下的可選故障記錄

☆ 各種通信接口可選（Modbus TCP/IP, Modbus RTU, REST API, IEC61850, Cloud with MQTT, Webbrowse）

☆ 多種操作語音可選

☆ 利用強大的測量技術快速推出

穩態電能質量和潮流測量 ---智能電網整體解決方案

移動版電能質量與潮流測量

以及不可無視的測量設備層面的數據和操作安全性

智能電網整體解決方案總結

電網的復雜性持續增強。對于電網運營商來說，要做到在電網中創建良好的透明度并以一種有益的方式進行處理可能很重要。為此，應該考慮將高質量的測量系統與現代軟件解決方案結合起來。

此外，同樣不應該忽視時間同步的重要性。特別是在可擴展性方面，PQIs（電能質量信息管理系統）通常不能及時同步的對電流和電壓事件進行確定和顯示。這會阻止實時數據的確定。
