電能質量分析儀PQ系列產品分類：

1、LINAX PQ3000電能質量分析儀

2、LINAX PQ5000電能質量分析儀

3、LINAX PQ5000-MOBILE電能質量分析儀

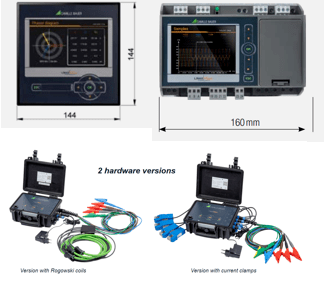

PQ系列便攜式電能質量分析儀產品差異：

LINAX PQ3000電能質量分析儀

面板安裝，可選以太網和RS485接口，3組I/O口額外選擇

LINAX PQ5000便攜式電能質量分析儀

軌道安裝，比PQ3000多MODBUS/RTU接口，可以選擇不要TFT顯示屏，可選不間斷電源，但少一組輸入輸出

LINAX PQ5000-MOBILE電能質量監測裝置

便攜移動，帶傳感器，沒有控制接口，帶wlan，

PQ5000m配置及注意事項：

需要單獨配置平板,然后通過WLAN與PQ5000進行通訊，顯示，和設置

選擇電流鉗和羅氏線圈的接口不同，前期確認清楚，后期無法更改

PQ系列電能質量分析儀網頁版軟件-登陸

通過網絡瀏覽器訪問系統，點擊常用網址鏈接即可登入系統，用戶在界面上可以看到系統的左側的功能鍵和右側的瞬時值數據，如下圖所示。建議使用Google-Chrome或Firefox作為瀏覽器。

PQ系列網頁版軟件-瞬時值

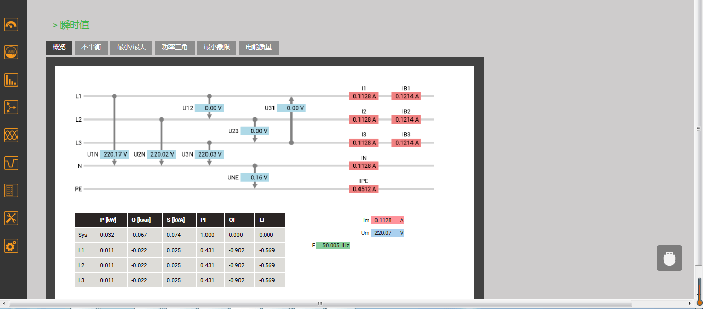

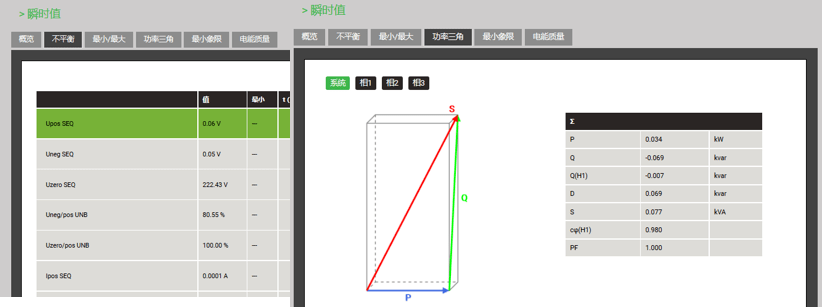

瞬時值頁面顯示了目前指定設備的電氣接線方式，電流、電壓、頻率、功率等實時值情況，同時可以看到三相不平衡、最大最小值、功率三角等數據。

PQ系列網頁版軟件-能耗

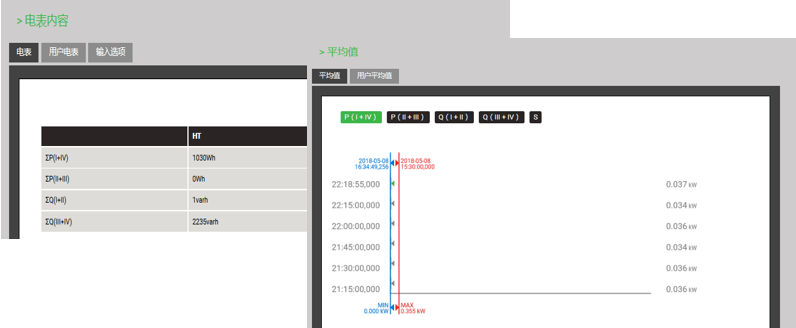

在系統初始化頁面用戶點擊“能源”功能之后，系統就會自動切換到能耗表計頁面中，用戶可以在這里查看選定表計的能耗數據，同時可以查看平均功率值。詳情界面情況如下圖所示：

PQ系列網頁版軟件-諧波

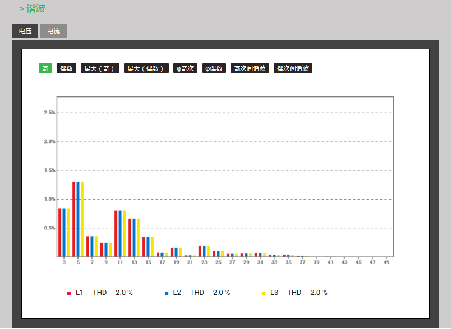

在系統主界面中用戶點擊 “諧波”功能之后，系統就會自動進入諧波詳情功能頁面中，顯示電流、電壓的分項諧波，總諧波。詳情界面情況如下圖所示：

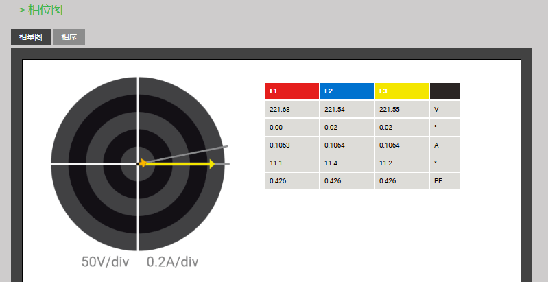

PQ系列網頁版軟件-相位圖

在系統主界面中用戶點擊 “相位”功能之后，系統就會自動切換到相位圖詳情功能頁面中，用戶可以在這里查看相序情況。詳情界面情況如下圖所示：

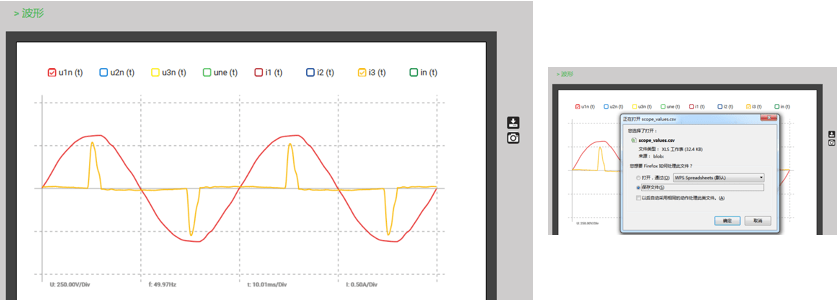

PQ系列網頁版軟件-波形

在系統主界面中用戶點擊 “波形”功能之后，系統就會自動切換到波形詳情功能頁面中，用戶可以在這里對監測到波形實時查看，具體數據還可以下載為Excel文件或者圖形。界面情況如下圖所示：

PQ系列網頁版軟件-事件

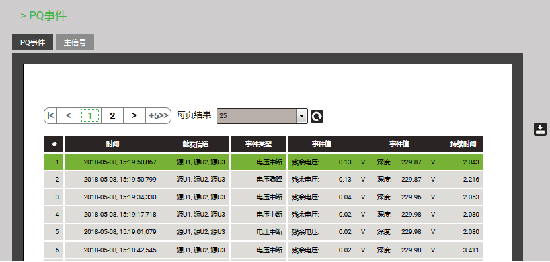

在系統主界面中用戶點擊 “事件”功能之后，系統就會自動切換到事件的詳情功能頁面中，用戶可以在這里對監測到的事件內容進行查看。詳情界面情況如下圖所示。該設備監視下表中列出的電壓事件。 公共低壓配電系統的觸發閾值和滯后的默認值設置為EN50160的 公共值。 這些值可以由用戶根據他的個人需要進行更改。

PQ系列網頁版軟件-PQ統計

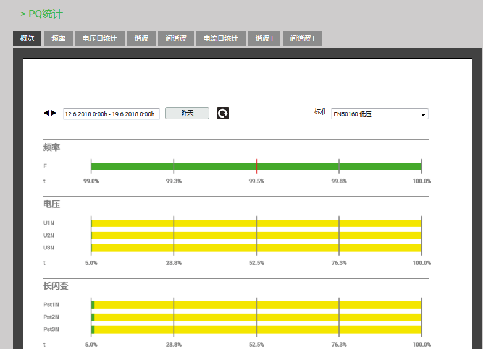

在系統主界面中用戶點擊 “PQ統計”功能之后，系統就會自動切換到PQ統計詳情功能頁面中，用戶可以在這里按照標準對電能質量的內容進行查看，。詳情界面情況如下圖所示：

PQ系列網頁版軟件-事件

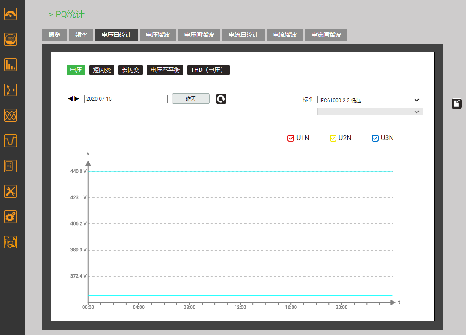

在PQ統計里面，可以根據日期選擇查看電壓，短閃變，長閃變，電壓不平衡，THD(電壓)的相關數據及波形。同時，可根據不同的IEC標準，輸出響應的測試報告，以清晰的知道被測的電力系統是否有相應的電能質量問題。

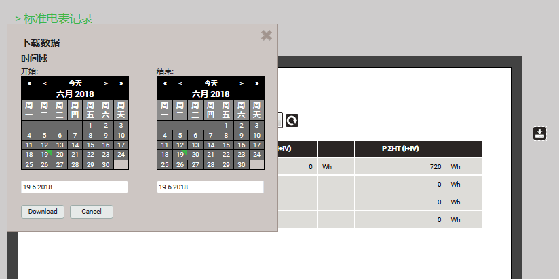

PQ系列網頁版軟件-數據導出

在系統各個分界面中用戶點擊 下載功能之后，系統就會將所需要的數據導出CSV格式到指定位置。詳情界面情況如下圖所示：

PQ系列網頁版軟件-出具檢測報告

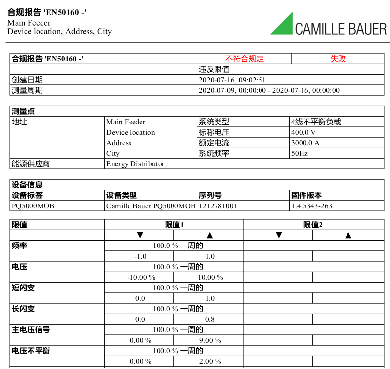

該設備的最大特點即可根據不同的標準一鍵出報告，告知客戶供電是否合格，并判斷出不合格的地方在哪里
