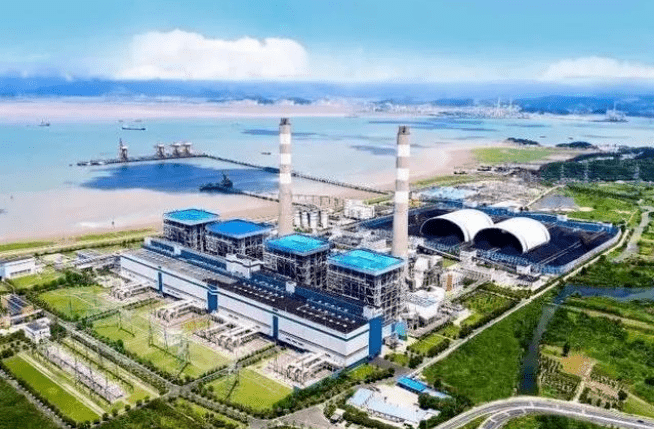

電能質量監測裝置在電廠諧波中的應用：

1、諧波的產生

在配電系統中，其頻率為基波頻率50Hz整數倍的電波，均為高次諧波。而高次諧波會造成系統基波波形的畸變。產生高次諧波的設備和負荷稱為高次諧波源或諧波源，一切非線性負荷都是諧波源。

當配電網向非線性負荷供電時，這些設備在傳遞(配電變壓器)、變換(硅整流和換流設備)吸收(電弧爐)電網所供給的基波能量的同時，又把部分基波能量轉換為諧波能量，向系統倒送大量的高次諧波，使系統正弦波形發生畸變。

2、諧波在電廠中的危害

配電網的諧波給配電系統造成一系列的危害。其在電廠的危害列舉如下：

☆ 使旋轉電機增加附加損耗和局部發熱， 并引起機軸振動，降低出力和電動機的電磁轉距，加速絕緣老化； 另外某些諧波在電流波形的過零點產生失真，它會干擾或引起發電機控制電路不穩定；諧波產生的諧波轉矩，使感應電動機產生噪聲。

☆ 導致消弧線圈滅弧作用失效

☆ 導致配電變壓器過熱，甚至燒毀。

☆ 造成斷路器設備不正常運行。

☆ 導致母線和接線板過熱。

☆ 導致熔斷器熔絲過熱，諧波電流大可導致熔絲過熱， 使熔絲電流時間特性曲線移位。此種現象在小電流故障時特別明顯。

☆ 導致配電柜產生機械諧振。

☆ 諧波產生“反向功率因數” ，非線性負載產生諧波電流加到基波中， 這時視在功率明顯地高于有功功率，降低了功率因數。

☆ 造成照明電路的危險過熱、絕緣損壞、短路或電路中斷。

☆ 引起并聯電容器補償裝置對諧波的諧振放大，從而導致電容器及串聯電抗器的過負荷或

☆ 導致配電線路和電纜的附加損耗。

☆ 引起繼電保護和自動裝置誤動。

☆ 造成電能表計量誤差。

3、標準限值--諧波測試測量儀器裝置

(1)諧波電壓和電流

110kV公共連接點的諧波電壓總畸變率國標限值為2％，35kV公共連接點的諧波電壓總畸變率國標限值為3％，10kV和6kV公共連接點的諧波電壓總畸變率國標限值為4％。

(2)三相電壓不平衡度限值

電力系統公共連接點正常電壓不平衡度允許值為2％，短時不得超過4％。接于公共連接點的每個用戶，引起該點正常電壓不平衡度允許值為1.3％。

(3)發電機負序電流限值

根據發電機的不平衡運行條件，通常規定I2/IN應小于0.08。即在發電機長期工作情況下，注入發電機的負序電流與發電機額定電流的比例應小干8％

(4)電壓閃變限值

110kV公共連接點的短時電壓閃變限值P為0.8，長時電壓閃變限值為0.6。10k和6kV公共連接點的短時電壓閃變限值Pst為0.9，長時電壓閃變限值為0.7。

電能質量監測儀監測的應用應進一步對電廠用電的污染源進行監督，要加強對配電網諧波源及其危害的分析研究，提出綜合治理的措施，要像重視自然環境污染一樣的重視諧波對電網的污染，提高電廠諧波治理的現代技術水平。
