淺談導線截面積與承載電流的關系、計算及應用

導線就是我們通常所說的"電纜"，是輸電的載體，導線材料通常是銅或鋁。根據承載的電流大小不同，我們就會用到不同粗細的導線。所以知道導線直徑與電流的關系，就可以在不同的場合選擇合適的導線。

導線直徑與電流的關系和計算口訣

電工說的2.5方、4方導線，說的就是橫截面積為2.5mm2、4 mm2的電線。

導線的直徑與承載電流的大小成正比關系，也就是電流越大，所需導線的截面積就越大，下圖是常見的導線與電流關系表：

另外導線的載流能力還與溫度有關，溫度越高，導線的電阻率就越大，所消耗電能也隨之增大，所以盡量選擇比額定電流稍大的導線。

選銅導線除了參考上述對照表之外，也有簡單的口訣：鋁線十下5，百上3，銅線升級算。意思是10方以下的銅線載流量是升一級截面數值的五倍，100方以上的銅線載流量是升一級截面數值的三倍。(說明：只能作為估算，不是很準確。)例如，2.5 mm2的銅導線的載流電流，按升一級4.0mm2的計算，大約為4x5=20A。

在線電能表連接導線應用：

（1）在線電能表連接導線的選擇

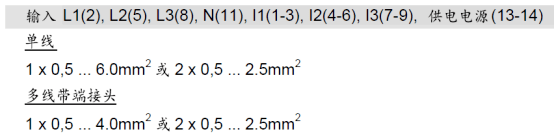

在線電能質量分析儀LINAX PQ3000/PQ5000，在線電壓故障錄波多功能電量表SINEAX AM1000/AM2000/AM3000的電壓、電流和供電電源的接入導線要求如下：

這些電表額定輸入電流為1~5A（最大7.5A），持續過載電流10A，所以選用0.5~4.0方的多芯導線就完全足夠了（或具體按上述描述）。

（2）保護導體接地連續性電阻測試電流的注意事項

多功能電氣安規測試儀PROFITEST PRIME系列，保護導體電阻的測試擋位有200mA和25A AC。如選擇25A大測試電流，一般適用于對特別低電阻的保護導體系統進行精確的連續性測試，即在較大的導體橫截面和/或短電纜長度的情況下。

使用 RLO(25A) 測量時，必須觀察被測設備保護導體導線的橫截面。由于測試電流的很高，因此在某些情況下，較小橫截面的導線可能會導致無法預期的預熱或損壞。

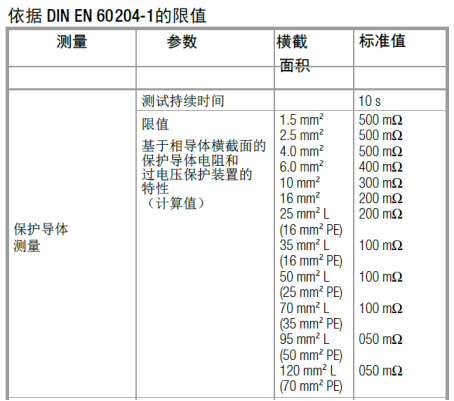

根據IEC/EN 60204-1標準，不同橫截面積的保護導體導線，也有不同的電阻限值。
