諧波與THD的區別定義是什么

諧波定義：

諧波，從字面解釋，諧，有“多部分”的意思，諧和，指多部分協調有致。波，指的是波形（Wave） 。合起來形容，就是有很多種波形合成的波形。

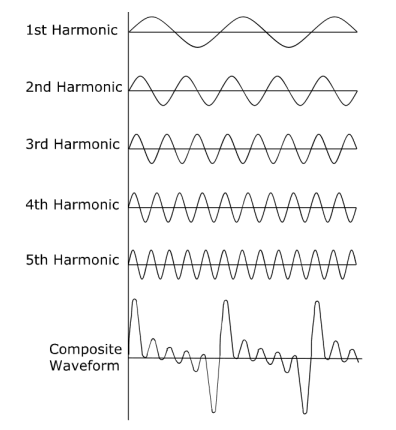

從高等數學中分析可知：任何周期性波形均可分解為一個基頻正弦波加上許多高次頻率的正弦波，高次頻率是基頻的整倍數（N，只能為整數），直流成分稱為0次諧波，基波稱為1次諧波，二次以上的波形稱為高次諧波，其中偶次頻率的波形稱為偶次諧波，奇次頻率的波形稱為奇次諧波。例如一個基頻為20 0 HZ的波形，其基波為200HZ，當它的波形不是純正的正弦波時，便有失真存在，其200HZ以上的波形稱為高次諧波，400HZ為二次諧波，600HZ為三次諧波，如此類推。下面的圖片形象地合成了這個波形，是以一個200HZ的正弦基波和2-5次高次諧波組成。

THD的定義：

THD為總諧波失真的英文(Total Harmonic Distortion)簡寫，是諧波計算的引申，表征被輸入波形的失真程度，THD數值越大，輸入波形的失真越嚴重，高次諧波越豐富。數值越小，失真越小，高次諧波占的分量越小，THD分電壓VTHD和電流ITHD。

用在電能質量評估，通常有兩種諧波標準：1. THD-F：IEC諧波標準，以基波百分比的方式表示諧波。2. THD-R：CSA諧波標準，以諧波的有效值百分比方式表示諧波。THD-R 是在一個信號中以相對整個有效值（基波＋諧波分量）的諧波數量百分比表示； THD-F 是相對基波的百分比表示。不同的標準將需要THD-R 或THD-F。

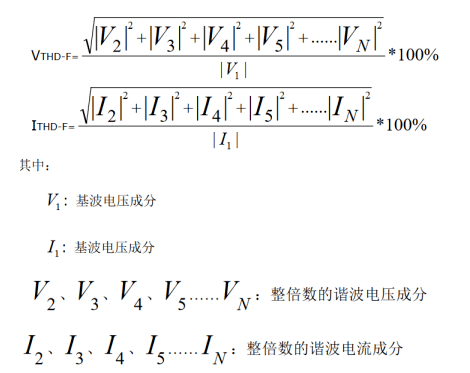

 THD-F的基本概念其IEC（國際電工委員會）規定的計算公式如下

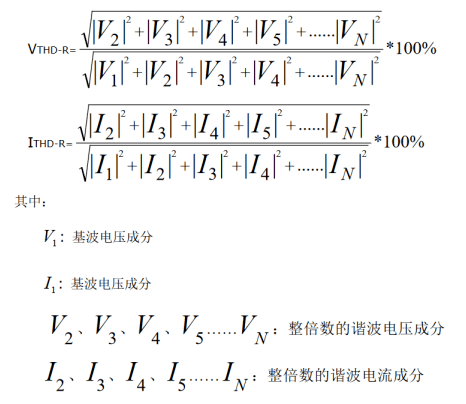

THD-R的基本概念THD為總諧波失真的英文簡寫，是諧波計算的引申，表征被輸入波形的失真程度，THD數值越大，輸入波形的失真越嚴重，高次諧波越豐富。數值越小，失真越小，高次諧波占的分量越小。THD分電壓VTHD和電流ITHD兩種，其IEC（國際電工委員會）規定的計算公式如下。
