關于電能質量A類和S類的區別

電能質量：A級是什么意思？

在系統故障、設備故障、過程中斷、數據丟失、IT中斷甚至電源故障等事件發生之前，電能質量監控通常不會成為問題。一般來說，這類事件非常耗時，因?yàn)樗鼈兊脑虿⒉豢偸悄芰⒓床槊?。除此之外，故障總是與本可以避免的成本相關。

EN 50160中定義了電能質量，該標準描述了供電網絡中電壓的特性。然而，IEC 61000-4-30第3版規定了測量電網質量所需的精確度。該標準區分不同的設備類別。在a級（a=高級）的情況下，從不同供應商制造的不同設備獲得的測量值具有可比性，當需要精確測量時，始終使用a級設備。通過該標準，可獲得可靠、可重復和可比較的結果，可用于計費目的。

以下測量由IEC 61000-4-30第3版標準化，并且對于A類設備是強制性的：

?電源頻率

?電源電壓幅值

?電壓平衡

?電壓驟降/驟升/中斷

?電壓快速變化

?諧波/間諧波，THD

?閃爍

?電源電壓上的電源信號

瞬態也可以作為一個選項進行測量。在10個周期的時間間隔內測量50Hz網絡中電源電壓的RMS值。測量的時間間隔必須是連續的，并且不能與相鄰間隔重疊。在本標準所述條件下，測量誤差不得超過商定電源電壓值的0.1%。

電能質量A級和S級的區別

盡管A類設備的測量精度非常高，但S類設備（S=調查）規定的測量精度要求要低得多——數據和事件僅定性記錄，對測量精度的要求也較少。此外，S類設備不必測量那么多數量。以下測量是強制性的：

?電源頻率

?電源電壓幅值

?電壓不平衡

?電壓驟降/驟升/中斷

?電壓快速變化

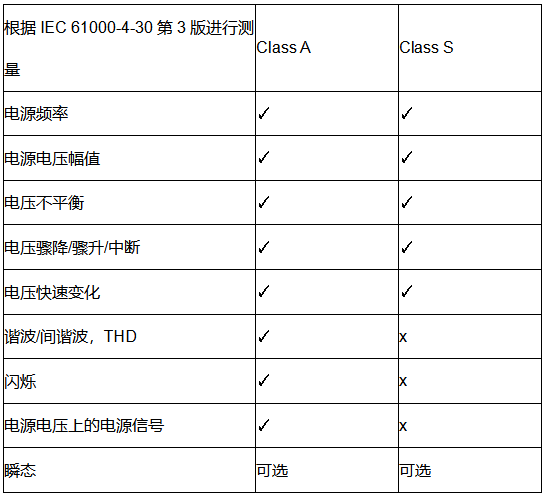

概述表–電能質量A級與S級

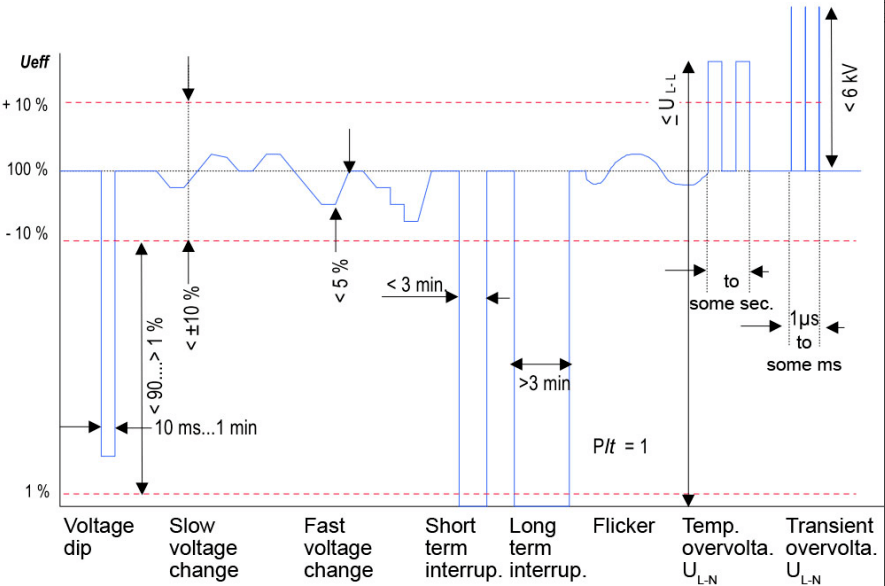

 標準電能質量監測：電壓事件
