發布時間：2022年12月08日                  作者：德國GMC-I高美測儀（上海電勵士）

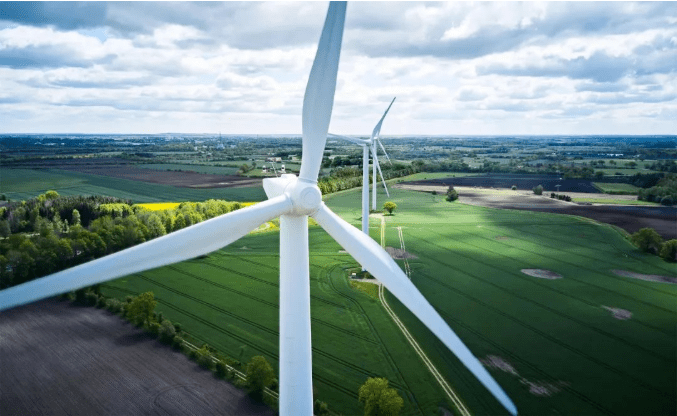

風力發電系統：雷電防護與檢測標準及方法

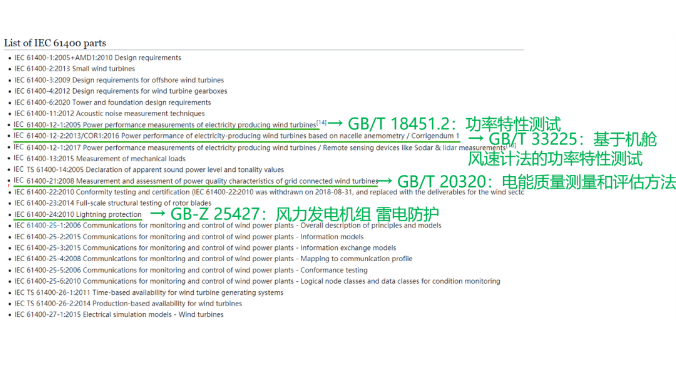

1、風電檢測標準：GB-Z 25427 / IEC61400-24 風力發電機組 雷電防護：

01相關章節：

等電位連接

風力發電機組內部的搭接要求：零部件之間建立等電位連接，以消除雷擊時的接觸和跨步電壓。

接地

將雷電流通過接地系統引入大地，每個機組都應配置自己的接地系統。雷電防護接地系統應始終與電力系統的接地等電位相連。

02其他參考標準：

■ GB/T 21714.1 雷電防護 第1部分：通則

■ GB/T 21714.2 雷電防護 第2部分：風險評估

■ GB/T 21714.3 雷電防護 第3部分：建筑物的物理損壞和生命危險

■ GB/T 21714.4 雷電防護 第4部分：建筑物內電子和電氣系統

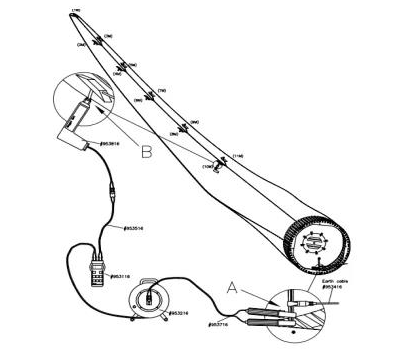

03雷電流接地檢測的目的：

■ 保護葉片免受直擊雷影響。

■ 保護主軸承、齒輪輪齒不受傳遞雷電流而受到損壞。

2、雷電防護與檢測：

等電位連接精確測量的關鍵技術！

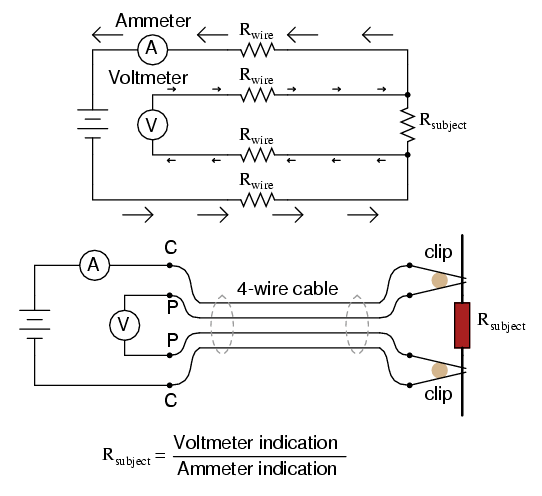

開爾文四線法測量：消除測試長導線電阻和接觸電阻

溫度補償：因?qū)Ь€受溫度影響較大，溫度補償進一步確保精確測量

消除熱電動勢影響：兩種不同的金屬連接在一起時，會產生電動勢（熱電偶效應）

3、等電位和接地測試儀器

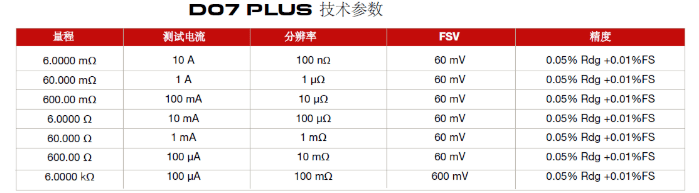

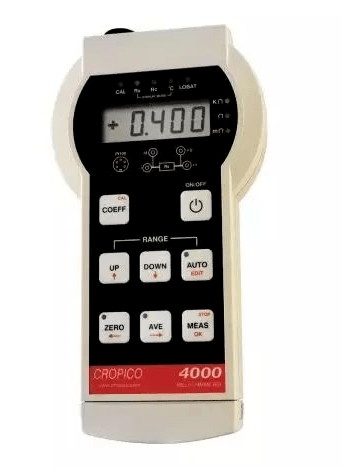

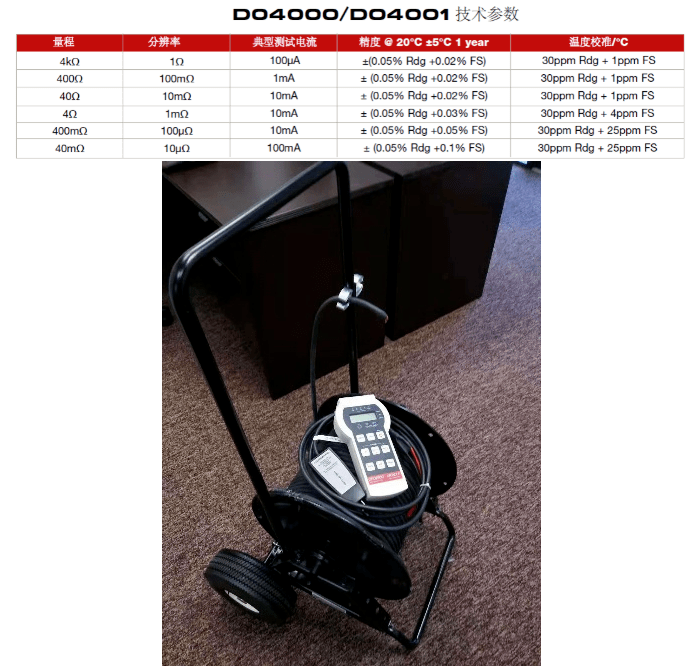

DO4000 / DO4001 / DO7Plus

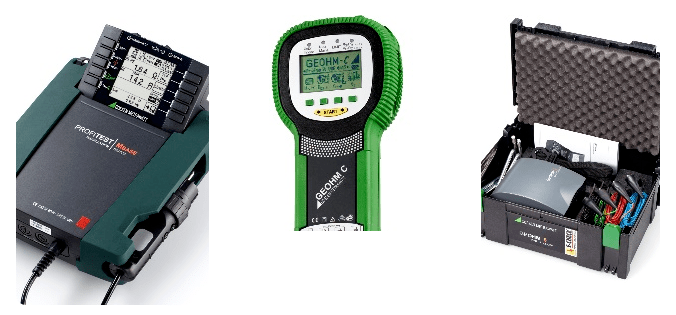

接地測試儀器

PROFITEST M Pro / GEOHM C/5

等電位和接地測試儀器
