能源管理系統軟件SMARTCOLLECT-PM10 ? PM20 ? PM30
--測量數據采集,數據分析,能源監控和自動報告
七、SMARTCOLLECT-模塊
PM10-基本模塊
基本PM10模塊以簡單的方式獲取測量數據,并將其存儲在開放的SQL數據庫中。該模塊提供了數據分析和平穩能源監測的基本功能,并有助于編寫和發送報告。采用復雜的圖形用戶界面,SMARTCOLLECT提供清晰排列的軟件,操作簡單。
Camille Bauer和Gossen Metrawatt設備只需點擊幾下即可輕松快速地集成。

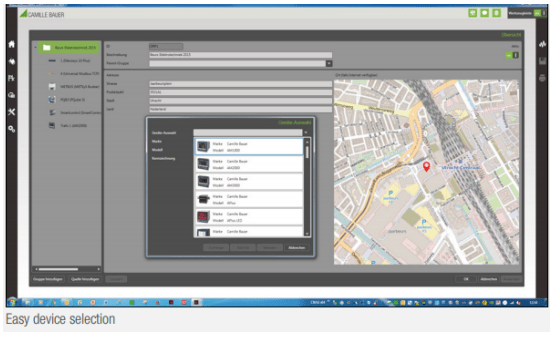

用戶從所有設備的列表中選擇所需的設備,并通過鼠標點擊標記要測量的變量。
能源數據可以分配給成本中心,并合并到與所需時間段相關的報告中。溫度、電壓或電流等變量可以在概覽報告中可視化。用戶可以存儲這些報告,也可以通過電子郵件自動轉發。
八、PM20-電能質量

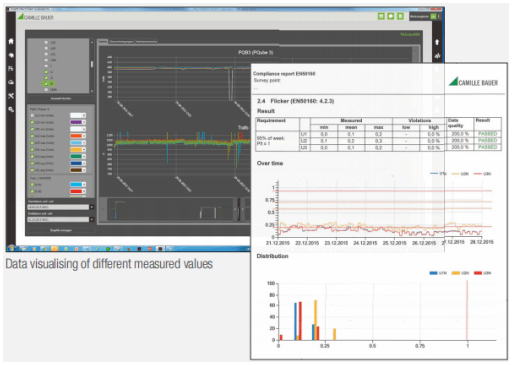

PM20模塊通過系統質量?jī)x器的各種可視化和分析選項擴展了基本的PM10模塊。系統質量?jī)x表的PQDIFF文件被導入、轉換并寫入數據庫。根據EN50160,測量數據可以作為報告發布。
從系統質量?jī)x表導出PQDIFF文件后,這些文件將被解壓縮并存儲在數據庫中,如果需要,也可以原始格式存儲在硬盤上。PM20模塊的圖形界面允許對儀器變化最大的測量值進行可視化。
九、PM30-可視化

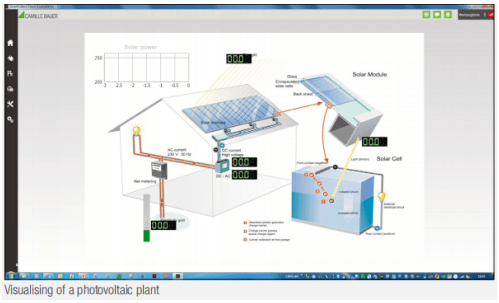

反過來,PM30模塊建立在PM20模塊的基礎上,并對其進行補充,以可視化工廠、流程和程序??梢詫в袑?shí)時測量數據、開關狀態和限值的單個圖像、圖表或圖紙鏈接起來,以進行廣泛的可視化。

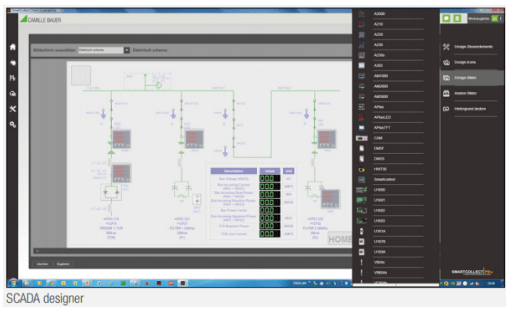

使用集成的設計器,任何背景都可以擴展為單獨的SCADA概覽圖像。數字顯示器、模擬指示器、信號燈、開關、圖表和更多項目可以根據需要排列并插入圖像中。
幾個SCADA圖像可以相互鏈接,從而可以在可視化模式下實現從一個圖像到下一個圖像的改變。與靜態圖片相比,這可以實現更廣泛的可視化,例如放大圖像或穿過工廠或建筑物。

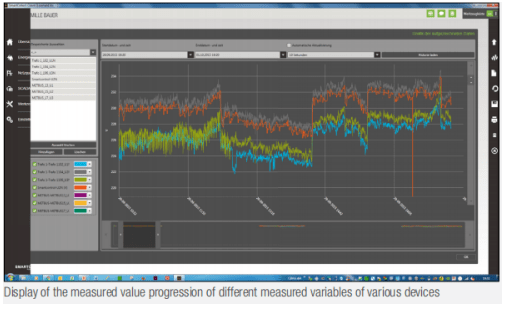

PM30模塊的高性能圖形界面允許在圖形中同時顯示各種設備的幾個測量數據。曲線形狀和可視化的類型可以被單獨地調整。

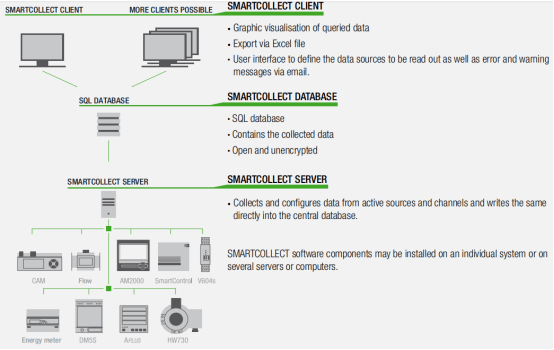

十、模塊化設計

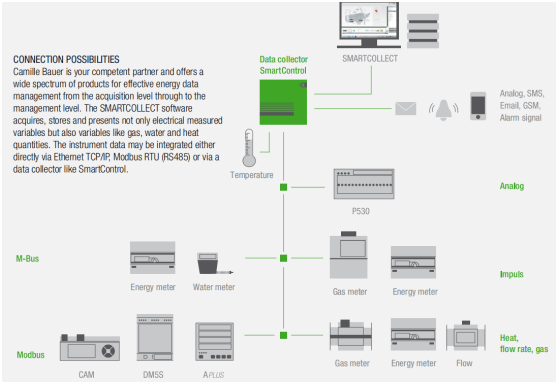

連接可能性
Camille Bauer是您的得力合作伙伴,提供廣泛的有效能源數據產品,從采購層面到管理層。SMARTCOLLECT軟件獲取、存儲和呈現的不僅僅是電氣測量變量,也包括氣體、水和熱量等變量量。儀器數據可以集成直接通過以太網TCP/IP、Modbus RTU(RS485)或通過數據收集器,如SmartControl。
