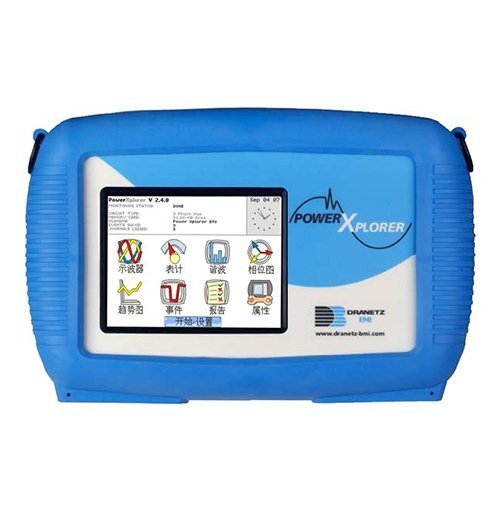

DRANETZ POWER XPLORER PX5
高性能、多功能、易操作、全中文觸摸屏的電能質量測試諧波分析儀表。PX5是一款集合了先進功能的電能質量監測和諧波分析儀器，配備了操作簡便的彩色液晶觸摸屏及直觀的圖像表計顯示界面。這臺 8 通道的測試儀配備了獨特的高速采樣和數據捕捉功能（1 微秒/通道），可以同時捕捉幾百條參數，并根據標準和用戶自定義模式對這些參數進行特征化顯示。PX5 獨特的測量功能包括捕捉低、中、高頻瞬態峰值、波型、有效值時間和實時觸發高速采樣及功率測量，清晰表示出電壓畸變和不平衡系統的特征。另有一款 8 通道的 PX5-400 提供從 50/60Hz 到 400Hz 全范圍的監測和測量，專為J隊、船舶、航空等行業設計。PX5-400 包括 PX5 的高級數據特征標注、交叉觸發和畸變參數測量等所有特性。
■ 電能質量的勘察和診斷
電能質量勘察是查明和診斷問題以及不良趨勢的關鍵，它能有效實施以可靠性為核心的維護工作。通過一個星期或更長時間對基準條件和事件敏感度的數據測試，可以對電能質量的現狀做出評估，即可實施更有針對性的測試。PX5 有一個內置的事件特征標注顯示，直接用于問題查找，所收集測量的數據可用來改善電能質量和提高設備可靠性，最終方便提出增強設備對市電的兼容性措施。
■ 快速的瞬態事件捕捉
PX5 采用數字化的高速采樣技術捕捉和分析微秒級的瞬態事件（諸如 Dranetz658 和 BMI8800 高級電能分析儀所具備的功能）。高速切換的電子設備、醫療診斷裝置、電容投切、雷電、變壓器合閘、負載突變等會引起瞬態事件，PX5 即時記錄為脈沖或振蕩波形供做進一步詳細分析。PX5 能捕捉電能質量圖譜，提供完整的瞬態波形顯示。
■ 負載失真及不平衡度
近年來整流輸入類電源和其他非線性負載從原來的 25%增加到 65%以上。這些負載會產生每個周波內有規律的電流毛刺，最終表現為電流畸變。這種畸變也受到電壓畸變的諧波阻抗的影響，也會對電機、變壓器類設備產生嚴重的影響，引起過熱而降低設備的壽命。PX5 根據 IEEE 1459 標準測量完整的算術、矢量、序量參數，最終用于評估負載畸變和恢復負載平衡。
■ 閃變
電弧爐、大型感應負載和其他大型的負載啟動時產生連續的電壓脈沖導致電能質量事件稱為閃變。一般閃變發生時相對于短時電流波動對系統內負載的影響要小的多。PX5 按照 IEC 61000-4-30 的標準捕捉閃變數據，然后用 Dran-View 查看、分析、報告軟件作進一步評估。
■ 監測標準
PX5 是按照 IEEE 1159、IEC 61000-4-30 A 級和 EN 50160 新電能質量國際標準來設計的。測量的結果以是否符合國際電能標準報告形式提供。即時提供超過 13 個重要參數的映像，包括不平衡度、電壓變動、諧波等。
■ 諧波分析
隨著電子裝置的大量使用，諸如中央空調系統設備、電腦、復印機、計算機設備、精密制造業設備對諧波污染的影響比較敏感。事實上，諧波對設備的性能產生很小的，幾乎不能察覺變化；但長期累積起來會產生重大的破壞性，系統內某一點的電流諧波會波及整個系統。PX5 能捕捉詳盡的諧波、間諧波、分諧波，有效地解決這些因素產生的問題。

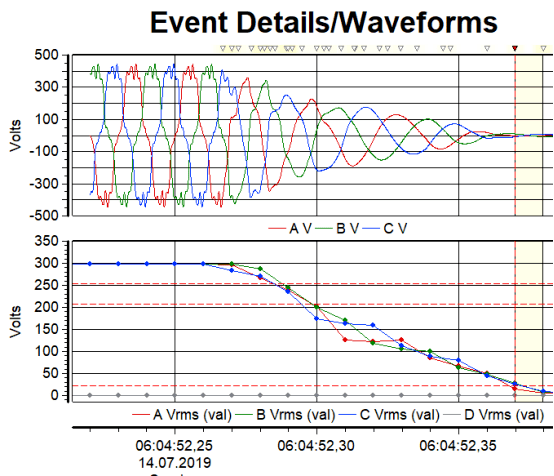

Dran-View 是一種功能強大、使用便捷的電能質量分析軟件，可用來查看、分析復雜的電 能質量事件，查找故障，消除潛在的故障趨勢以及查看相關的數據，還有自動或自定義報告生成等功能。
PX5 用戶可任意選用相位、波型、表計和諧波頻譜的顯示方法，同時可以有連續監測、門檻值設定以及持續 1 微秒到 1 小時的交直流事件的記錄方式。顯示形式有電能質量、統計、趨勢報告以及 PX5 獨特的警示面板（提供即時的事件分類報告）?？刹捎?RS-232、以太網和USB 接口遠程通信方式來下載數據，方便 Dran-View 軟件來作進一步分析報告。
