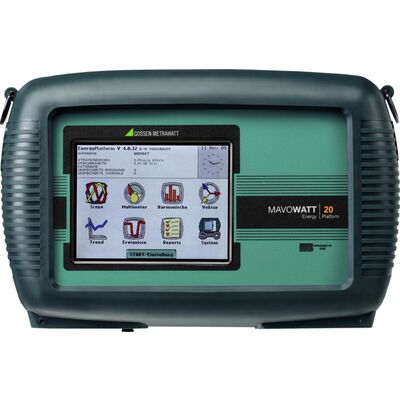

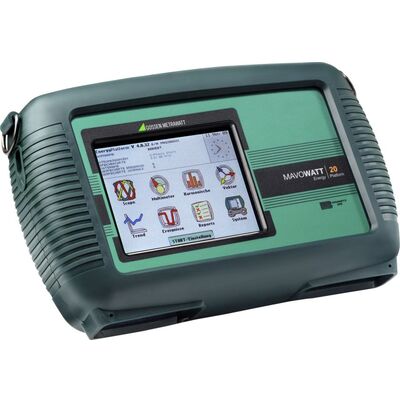

Mavowatt20-專業的功率能耗需求量測試分析儀
三相能耗和電能分析儀Mavowatt20適用于快速發展的節能行業的各種測試，是一款充滿創新設計的、必不可少的測試工具。
當能源消耗需要審計，能效需要提高，節能系統需要安裝，替代能源需要考核或二氧化氮足跡需要跟蹤時，Mavowatt20三相能耗電能質量分析儀是您的不二選擇。
當按照EN16001標準在公司內部安裝節能管理系統時，Mavowatt20將提供重要的有關于節能設備的信息及能效評估系統（比如GossenMetrawatt’s SMARTCONTROL）的信息。
Mavowatt 20三相能耗電能質量分析儀產品特點：
☆ 簡單設置快速得到測試結果
☆ 自動設置向?qū)Э梢允共僮髡叩眯膽?yīng)手
☆ 大存儲容量和快速數據傳輸
☆ 可更換的CF卡最大可擴充到32G
☆ 高精度測量不間斷記錄
☆ 電壓電流0.1%精度，每周波256個采樣點
☆ 偵測電網干擾信號
☆ 可監測諧波和電壓的驟升驟降的
☆ 測定環境的影響
☆ 探查相對能源消耗中CO2的排放
☆ 清晰的需求和能耗報告
☆ 匯集測試值和超限值
Mavowatt 20三相能耗電能質量分析儀全面的能效分析：
☆ 獨立的輸入輸出能量統計和根據電費價目的評估
☆ 額外的差異化的輸入測量
☆ 使得測量N-PE電壓、N線電流成為可能
☆ DC耦合輸入測量
☆ 交流直流可同時測量
☆ 個性化的測量軟件EPRW
☆ 完全免費的能效測量軟件
☆ 兼容Dranview7
☆ Dranview7可更新驅動和能源審計報告
Mavowatt 20三相能耗電能質量分析儀應用案例：
不論是首次使用者還是長期操作的專業人士，在通用的電測量領域，MAVOWATT20分析儀是針對各種人群的基本的工具。
廣泛應用于初始啟動，電網系統的監測和維護，以及新能源發電系統
例如同時測量光伏逆變器的輸入和輸出功率，使得確定其轉換效率成為可能
在新能源領域的獨特優勢
風力發電渦輪的初始啟動測試
單個或全部發電機組的監控
光伏領域逆變器效率測定DC和AC
監測能源流向--產生或消耗
初始啟動測量，供電系統的監控和維護
布局和監測無功補償系統
諧波監測和布局補償濾波器
測量和監測電網、供電線路、變電所及系統的電能質量
計算能耗和成本，繪制每日，每周和每月的負載特性
簡單方便的能效工具
自動設置
對于所有的應用來說，正確執行測量任務是首步，作為先決條件，儀器設置必須正確，因為這關系到后續節能的整改和可根據設置而變的測試結果。
自動設置功能使得MAVOWATT20成為入手可用的工具。連接到負載，線路接通，自動設置開始啟用，MAVOWATT20隨即自動運行，它可以檢測配電類型，額定電壓和電流，顯示結果無誤后，按“確定”按鈕，開始測量和記錄。
MAVOWATT20還提供了一個交互式設置向?qū)?，用戶可以自行設置限值、記錄間隔及其它參數以滿足特殊的應用。用戶可以針對不同的測量任務創建不同的模板，并保存在存儲卡中。當下次測試同一任務時可快速加載模板完成測試任務。
輸電線路監測的卓越表現

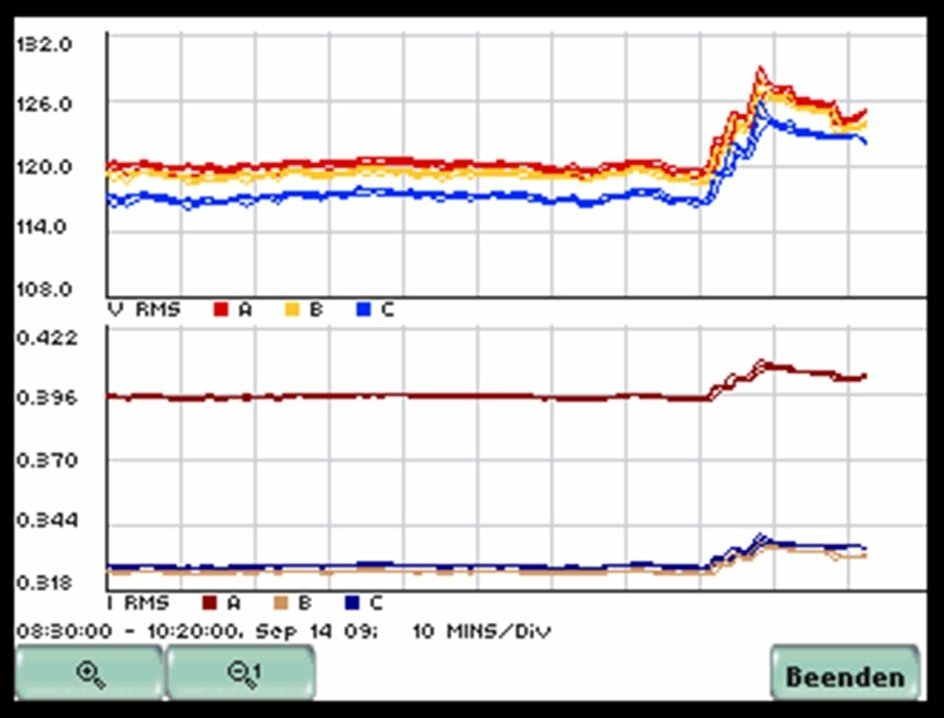

MAVOWATT20獲得超過50種電參數包括一般的電能參數（U，I ，P，PF等），以及能耗、需求量、諧波（THD，TID，單次諧波）和其他參數，如能量輸入和輸出。大多數參數可以實時測量并繪制趨勢圖。
需求和能耗報告對于MAVOWATT20來說是其主要的功能，但通過監測RMS電壓的波動Mavowatt20還可以在一定程度上監控電能質量， 例如，當L-N或L-L電壓超過標準值±10％時，儀器自動按照時間先后順序記錄此事件為可讀文本，包括持續時間、最大、小值等，不管是電壓暫降還是暫升。同時可以通過波形照相的功能來分析波形失真和進行其他評估。
我們建議用戶使用MAVOWATT30，40，50或70來進行完整的電能質量分析，包括波形記錄，瞬變捕捉和記錄其他更多的電參數。
清晰的需求量和能耗報告
能簡潔清晰的顯示測量結果對于測量儀器來說是非常重要的。MAVOWATT20可提供有關需求和能耗報告的所有相關信息，如電壓，電流，功率，需求和能耗，以及計算量。獨特的彩色分類板塊，灰色表示沒有選定限值。綠色表示參數在限值范圍內。如果超過限值，背景顏色將變?yōu)辄S色。而紅色警告表示已超過限值非常多。
諧波
隨著動力電子設備在空調、計算機、辦公設備和程控系統的應用增加，越來越多的諧波產生，相應的諧波干擾的影響也越來越大，在短時間內，這種干擾可能是微小不易察覺的電能波動，但從長期影響來看會造成嚴重的后果，單一來源的電流諧波可能污染整個配電網絡。Mavowatt20對于此類影響可以高效的查找和排除，因為它完全滿足IEC61000-4-7標準，能對諧波及間諧波進行完整細致的分析。
碳中和
環境保護不僅僅是一個口號，它是一項具有約束力的要求，CO2平衡反應了在電力生產過程中溫室氣體的排放，許多電力公司會根據其發電類型針對每KWH的CO2排放量設定電費指數，根據這個指數和測得的能耗數據，Mavowatt20計算CO2平衡和用KG/LBS表示排放量。
MAVOWATT20三相能耗電能質量分析儀的配套軟件
能源平臺報告編寫器軟件（EPRW）
每臺MAVOWATT20電能質量分析儀都標配免費的測試軟件EPRW，可用于生成個性化的簡單易讀的報告。
電壓，電流，有功，無功，視在功率，功率因數，諧波，輸入，能耗和許多其他參數的趨勢圖都可以加入到報告中，如果使用自動功能，EPRW將快速生成報告而不需要任何設置。
能源審計報告總結了包含基本計費參數比如計費時段（高峰，標準和非高峰期），高峰負荷，能耗成本和二氧化碳平衡等的電能測量數值。評論和公司LOGO可以添加到報告中。報告保存為RTF格式，可以用任何文字處理軟件來編輯。數據可以導出為CSV格式，可以進一步使用Microsoft Excel或其它兼容性軟件來處理。
DranView評估和分析軟件
對于更復雜的應用，MAVOWATT20三相能耗電能質量分析儀可以兼容曾獲過獎的高性能DranView的軟件（選項）來進行更為全面的分析。DranView包含了一些擴展功能，如書簽，縮放，橡皮筋，注釋和計算，并有能力添加公司LOGO。
強大糾錯工具包可在測試完成后對于測試中的錯誤進行更正，如改變電流方向，修正錯誤的變比因數和系統時間。DranView報告編輯器提供了各種不同類型的應用報告，包括EPRW軟件中的能效審計報告。DranView作為世界上專業的電能質量分析儀軟件，正在利用它的優勢，幫助世界各地越來越多用戶，分析Mavowatt儀器中的數據并從中獲得更大的收益。
MAVOWATT20三相能耗電能質量分析儀技術數據：
測量參數
4路電壓輸入1-600 VTRMS，符合CAT III，交直流兩用，0.1％的讀數。每周波256個點采樣，16位ADC
4路電流傳感器輸入，1-6000 ATRMS，交直流兩用，每周波256個點采樣，16位ADC
頻率范圍：16/2/3，45至65Hz
鎖相環 - PQ標準模式
功能與符合的標準
IEC / EN61000-4-7，諧波分析
EN16001，能量管理系統
IEEE1159，電能事件的定義和分析
連續數據記錄所有參量最大小平均值，間隔可調。
記錄帶時間標簽的電壓驟升/驟降及典型值。
測量值
U，I，P，S，Q，TPF，DPF，F(xiàn)，需求和能耗
THD諧波頻譜（U，I，P），最多63個
TID 次諧波頻譜（U，I）,最多63個
波峰因數CF，K系數，TDF，TIF
不平衡度（RMS值的偏差和有序分量）
W，VA，VAR，TPF,DPF，能耗，功耗等。
可用的菜單語言
歐洲版本包括：英語，法語，芬蘭語，德語，意大利語，波蘭語，西班牙語和瑞典語
亞洲版本包括：英語，漢語（簡體和繁體），日語，韓國和泰國
通用技術規格
尺寸：203×300×64毫米
重量：1.8公斤
工作溫度：0至+50°C
存儲溫度：-20至+50°C
相對濕度：10％到90％，無冷凝
系統時間：系統時鐘，石英機芯
分辨率：1秒
電源包/充電器：90到264 V AC，47到63Hz
電池操作時間：3小時
顯示：彩色液晶觸摸屏，12×9.5厘米
數據存儲器：高速CF卡≥4 GB
MAVOWATT20電能質量分析儀套裝
包括電纜，充電電池，電池充電器， 4 GB的CF卡，工廠校準證明，操作說明，EPRW軟件及便攜包
MAVOWATT20套裝1
MAVOWATT20和附件（見上文）+四個TR-2500A交流電流鉗（10至500）
MAVOWATT20套裝2
MAVOWATT20和附件（見上文）+四個TR-2510A交流電流鉗（1至10 A）
MAVOWATT20套裝3
MAVOWATT20和附件（見上文）

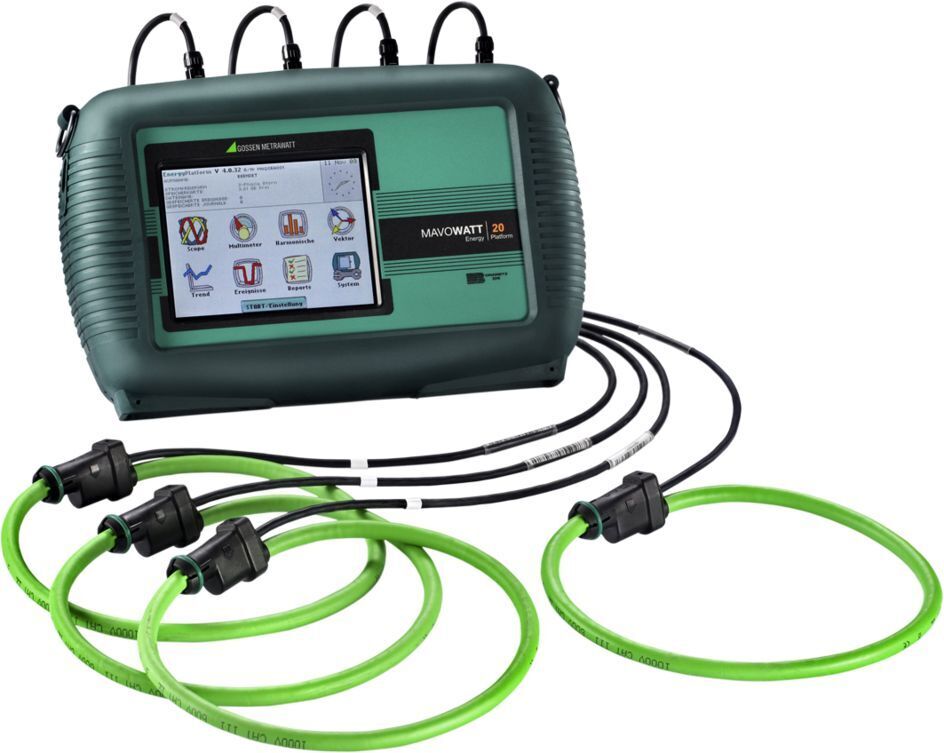

+ DRANFLEX3003XL/24三相交流電流傳感器（30/300/3000A）
+一個DRANFLEX3003XL/24電流傳感器（30/300/3000A）
+RR/ PSEURO的主電源包
+ RR/PS/4A適配器電纜
MAVOWATT20套裝4
MAVOWATT20和附件（見上文）+4個TR-2550A交流電流鉗（1至100 A）
MAVOWATT20套裝5，
同套裝3，外加1個AC / DC電流鉗，PR150/SP2，150A，9V電池供電
MAVOWATT20套裝6，
同套裝3，外加1個AC / DC電流鉗，PR150/SP8，1500 A，9V電池供電
可選配件
DranView PC software
DranView Pro
DranView Enterprise
METRAFLEX3001XL：30/300/3000A，
傳感器長度：60厘米
METRAFLEX3003XL：3相，30/300/3000A
傳感器長度：60厘米
DRANFLEX3000XL：30/300/3000A，
傳感器長度：60，90或120厘米
DRANFLEX3003XL：3相，30/300/3000A
傳感器長度：60，90或120厘米
AC/DC電流鉗
PR150/SP1: 150 A, 9 V電池供電
PR1500/SP7: 1500 A, 9 V電池供電
PR150/SP2: 150 A 外置電源供電
PR1500/SP8: 1500 A 外置電源供電
BP-PX5: 可更換式電池組
XBC-PX5: 外部電池充電器
