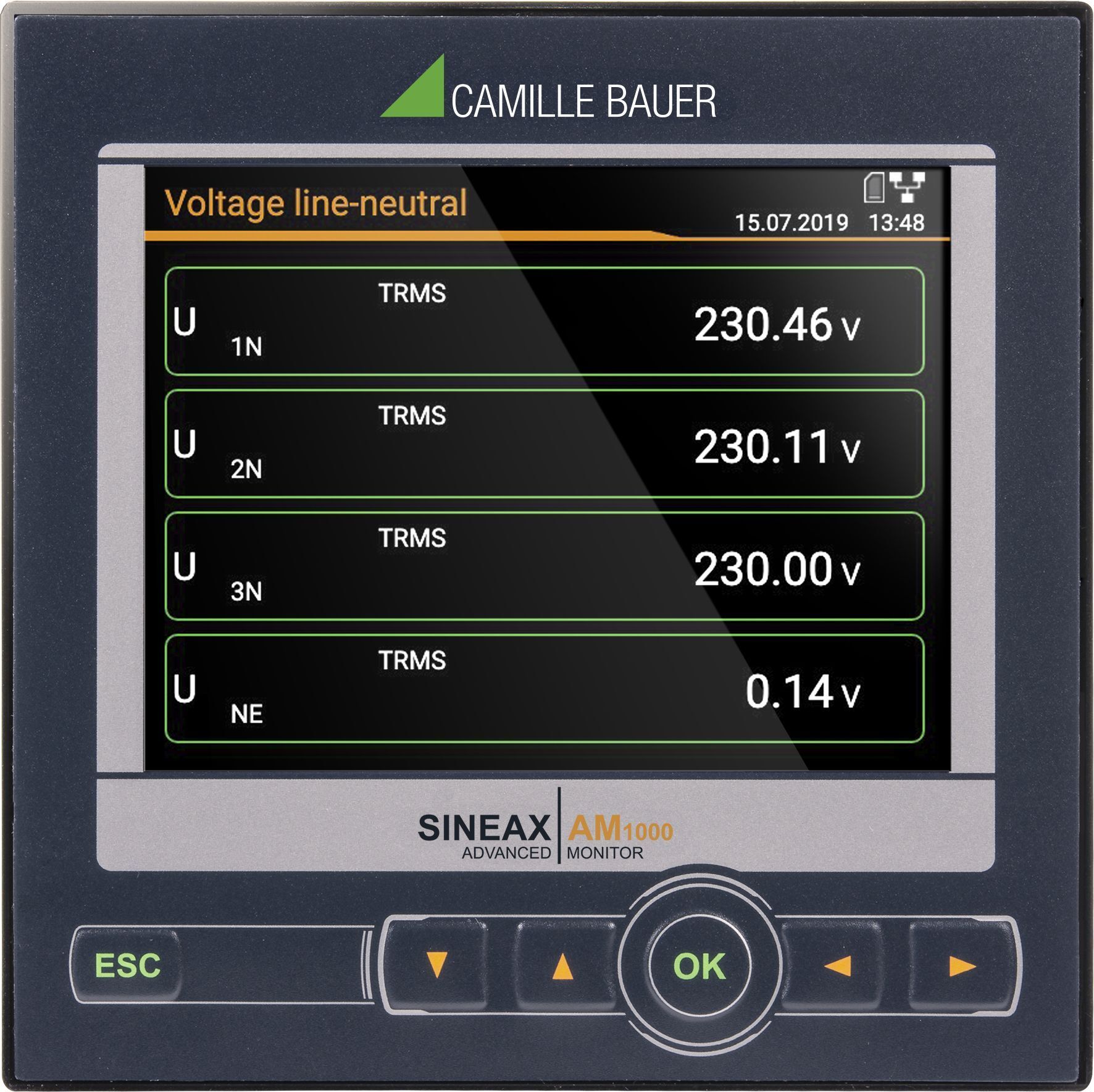

帶電能質量功能的多功能電量表Sineax AM1000

緊湊的SINEAX AM1000用于大電流電網的測量與監控，擅長于顯示電網質量和直觀的操作。設備提供了廣泛的功能,甚至可通過可選組件做功能擴展。設備由通信接口連接到電網運 行環境中,通過數字I/Os,模擬輸出或模擬繼電 器。 SINEAX AM1000系列設備普遍適用于工業廠 房，建筑自動化或者能量分布。 直接連接到低壓系統。 高達690V的額定電壓和CATlll測量類別可以 SINEAX AM1000系列通用測量系統允許直 接使用設備連接到任何類型的輸電網，從單 相電源到四線不平衡負載系統。 AM系列設備可以完全適應站點通過TFT顯示的需求。有以太網接口的版本允許沒有任何 特殊軟件的網頁配置。

Sineax AM1000多功能電量表產品特點：

清晰

高分辨率，彩色TFT顯示用于測量數據的高清晰顯示。

始終可見的狀態信息（警報、密碼保護、數據記錄、時間/日期等等）。

清晰的設計。

直觀

清晰 簡單的設備操作，并有特定語言的純文本菜單操作指導。

測量數據信息的局部安排能夠迅速訪問所需數據。 維護和調試的服務區。

多功能

通過極限值和它們的邏輯聯系來改變監控選項。

顯示中央報警功能。 用于快速設備狀態的純文本信息報警列表。

靈活

適用于任何類型輸電網的通用測量輸入。

自由選擇平均值和計測量變量。 可配置的訪問授權。

可擴展性

可組合的設備版本（功能、接口、I/Os、電源）

尺寸選項（96x96 或者 144x144mm）

可作為一個標準的對象集成到SMARTCOLLECT軟件。

測量值及應用

需求/供應/電感/電容分析

SINEAX AM-SERIES系列設備提供所有四個象限的信息。 象限解釋信息內容的不同取決于測量系統 是從發電機還是從消費者的角度來考慮， 例如，Ⅰ+Ⅳ象限有功功率形成的能量可 以認為是供應或者需求的有功電能。 為了方便獨立解釋四個象限的信息，都避 免供應、需求以及電感負載或電容性負載 的數據顯示。他們都顯示在Ⅰ象限，Ⅱ象 限，Ⅲ象限和Ⅳ象限或者某幾個象限的組 合中。 在AM3000設備中，電能的方向可以通過選 擇發電機或者消費者電表箭形網絡系統主 動切換。這種切換將改變所有電流的方向。

Sineax AM1000多功能電量表顯示選項：

主菜單

通過ESC鍵進入主菜單 特定語言的主菜單用簡單明了的分組形式編排了易于理解的測量 數據。AM2000和AM3000還提供右側幫助欄用于獲取相關操作進一 步的信息。右上角的狀態欄會一直顯示電流報警檢測系統，密碼 保護系統和數據記錄的狀態，同時還有時間/日期的顯示。

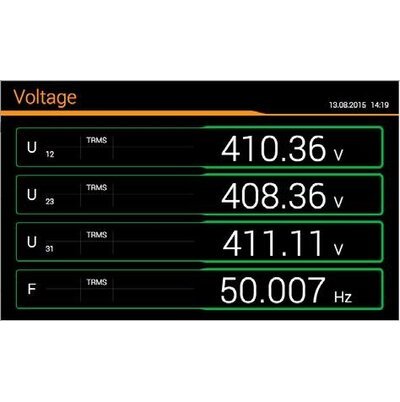

瞬間值

電壓、電流、功率值、功率因素的瞬間值 和不平衡值以及它們的最小/最大值都以 數字或者x/y矩陣圖形的形式顯示。

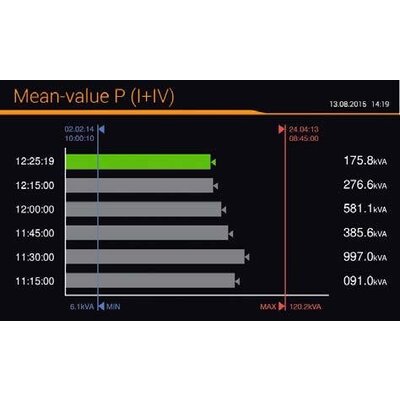

電能

電能測試儀，也可作為具有進展和趨勢的包含準備電能平衡所需的所有值，特別是平均值。

諧波

用圖示法顯示伴隨著TDD/THD的所有電流和 電壓的諧波，并可以讀取每一個諧波的圖形數據。

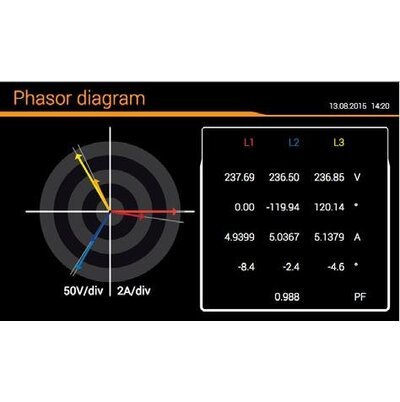

矢量圖

時間校準顯示電壓和電流矢量以及功率 因素的所有階段，因而錯誤階段的序列， 旋轉或者反向電流的錯誤感知能夠被安全的認出。

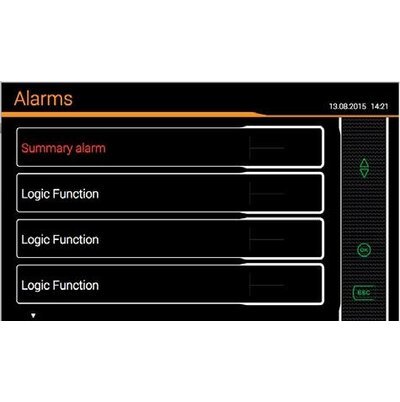

報警

報警列表顯示所有監控功能的狀態， 可能包括分配的輸出狀態。首項是可以在這里重置的高級的集體報警。

進一步的測量值顯示

只有AM3000能夠顯示電壓和電流 的曲線形狀，也可以顯示獨立的矩陣。

監控和報警

AM系列設備支持現場分析獲取的測試數據，用以直接啟動 立即或延遲的測試而沒有涉及到任一個獨立的控制。這也 有利于保護設備和監控服務間隔。

AM系列設備可以提供以下項目：

- 12個極限值

- 8個監控功能，每個監控功能有3個輸入

- 1個集體報警，作為所有監控功能的組合

- 3個可確定運行條件的操作時間計數器 可用的數字輸出可直接用于傳輸極限值、監控功能 以及集體報警復位。 文本可能分配給每個監控功能用于數據記錄器中 的報警列表和事件條目。

數據記錄

AM1000和AM3000可以配備一個高性能數據記錄儀具有以下 綜合版記錄選項：

周期性數據 選擇測量數據定期保存，例如，獲得負載配置文件(間隔 1秒到1小時)或者周期性的電表讀數(如:每天,每周,每月)

事件

用日志記錄事件發生和時間信息:監控功能的觸發和下降, 配置的變化,斷電等情況。

干擾記錄器

記錄電流和電壓的進展以防RMS值1/2周期基礎上的干擾。 在AM3000中擾亂曲線形狀的額外注冊也是有可能的。這種 類型的注冊符合電網質量標準EN61000-4-30的要求。 事件列表和干擾記錄器的記錄可以在設備上正確的呈現。 更多的分析可以通過設備的網頁獲得。 AM3000使用SD卡作為存儲單元，可以在設備的背面進行 更換。AM1000則使用內部存儲器作為存儲單元。

智能采集軟件

高性能SMARTCOLLECT ENERGY軟件已被特別設計在能源部門和行業 以及服務提供商和公共部門。軟件可以測量,存儲,可視化與電流, 氣流,水流或者熱量相關的消費數據，提供幻燈片幫助識別弱點 從而優化消費,節約能源成本。

SMARTCOLLECT軟件包含以下組件:

SMARTCOLLECT客戶端

查詢數據的圖形可視化,通過Excel電子表格導出數據,配置模塊 確定數據源,通過電子郵件讀取故障/警告信息。

SMARTCOLLECT數據庫

收集到的數據免費存儲到SQL數據庫中。

SMARTCOLLECT服務器

從選定的來源收集數據，并把這些數據直接記錄到SQL數據庫中。

SMARTCOLLECT客戶端,數據庫和服務器可以安裝在單臺電腦或者 多臺電腦上。 Modbus接口允許整合Camille Bauer和Gossen Metrawatt的產品 以及其他不同制造廠商的設備。

軟件進一步的變化版本:

SMARTCOLLECT QUALITY (PM20)對系統網絡質量的數據進行分析。

SMARTCOLLECT SCADA (PM30)對測量數據(SCADA)的可視化，測量數據可以自由地插入到 選擇的背景圖形中。
