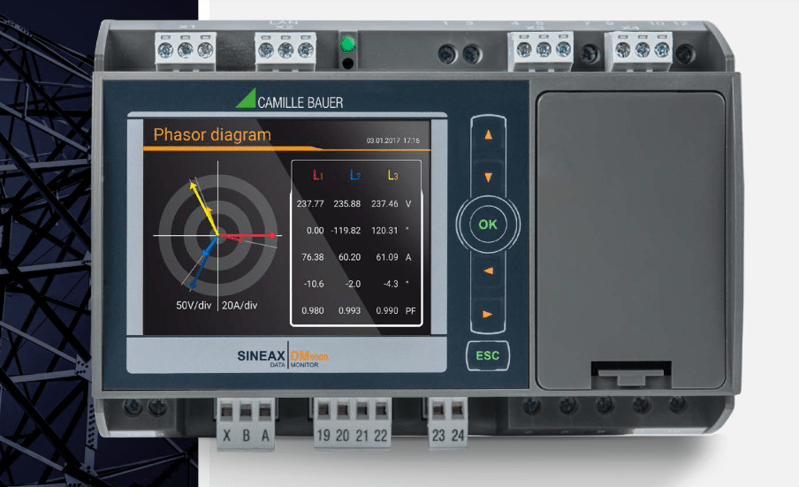

多功能電量變送器 SINEAX DM5000：

SINEAXDM5000是一個緊湊的設備測量和監測在強電流電網。它提供了廣泛的功能，甚至可以通過可選組件進行擴展。過程環境的連接可以通過通信接口、數字I/0s、模擬輸出或繼電器來實現。可選配的顯示屏顯示質量好，現場操作直觀。該設備已被設計用于工業廠房、建筑自動化或能源分配。

在低壓系統中，標稱電壓高可達690v，計量等級CATIII可直接連接。通用測量系統允許在任何類型的電網中直接使用這些設備，從單相電源到四線不平衡負載系統。該設備可以通過web服務器或可選的TFT顯示完全適應現場的要求。配置和數據可視化都不需要特殊的軟件。

多功能電量變送器 SINEAX DM5000功能特點：

靈活

任何類型電網的通用測量輸入可自由選擇的平均值和計量變量可配置的訪問授權

可擴展

可組合設備版本(接口、I/0s、電源)

可選數據記錄器(負載分布曲線、儀表讀數、事件、干擾)作為標準對象集成到SMARTCOLLECT軟件中

多功能

通過限制值及其邏輯鏈接來實現各種監控選項

通過顯示器或網頁進行中央報警功能

帶有純文本信息的警報列表，用于快速設備狀態概述

直觀

易于設備操作與特定語言的純文本菜單指導

測量數據信息的局部排列，以便快速訪問所需數據

維修和調試服務區

清晰

高分辨率，彩色TFT顯示(選項)，用于測量數據的高清晰顯示持續可見的狀態信息(警報，密碼保護，數據記錄)網頁設計與本地顯示相同

多功能電量變送器 SINEAX DM5000技術參數：

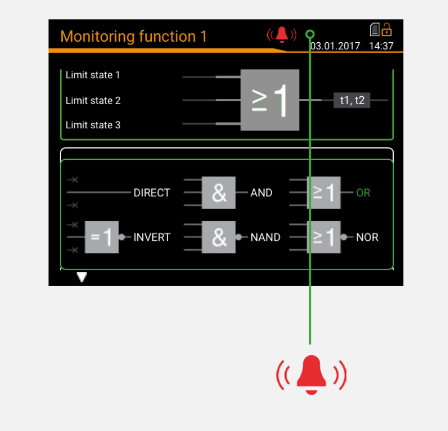

監控和警報

DM5000的儀器支持對獲得的測量數據進行現場分析，以便在不涉及單獨控制的情況下直接立即或延遲采取措施。這有助于設備的保護和服務間隔的監視。

以下項目可供選擇:

-12個極限值

-8個監控功能，每個輸入3個

-集體報警作為所有監控功能的結合

-3個運行小時計數器，具有可定義的運行條件

可用的數字輸出可直接用于極限值的傳輸和監控功能以及可恢復的集體報警。

可以將文本分配給用于警報列表和數據記錄器中的事件條目的每個監控功能。

數據記錄

該設備可能配備高性能數據記錄器，其綜合版本中有以下記錄選項:

定期數據

浠捶的猊集鼢霨簡儡門夜裝諼例如獲取負載分(例如每日、每周、每月)。

事件

一種記錄事件發生和時間信息的日志:監控功能的觸發和關閉、配置的變化、斷電等。

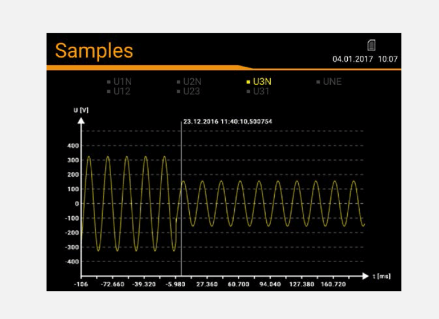

干擾記錄器

基于1/2周期RMS值的擾動情況下的電流和電壓進展記錄。在擾動期間，波形的附加配準也是可能的。這種類型的注冊符合EN61000-4-30電能質量標準的要求。

事件列表和干擾記錄器的記錄可以直接顯示在設備上。更廣泛的分析可通過該設備的網頁。
